meviy 절삭 플레이트 가공

meviy(메비) 절삭 플레이트 가공은 다음과 같은 장점이 있습니다.

  • 공장 설비나 장치에 필요한 절삭 가공품 제작이 가능합니다.
  • 치수 공차 및 홀 공차를 설정하여 정밀 부품 제작이 가능합니다.
  • 3D CAD 데이터 업로드만으로도 모델링 형상 인식을 통해 납기 및 단가를 즉시 확인할 수 있습니다.
  • 최단 4일 납기부터 가능합니다. (소재 및 표면처리에 따라 상이)
견적하기

절삭 플레이트 가공의 재질

절삭 플레이트 가공에 널리 사용되는 다양한 재질 및 표면 처리가 준비되어 있습니다.
설계 용도에 맞게 상세 스펙을 선택해주십시오.

※ 단, 수량이나 표면 처리 유무에 따라 납기가 상이합니다. 정확한 납기는 화면에 표시되는 날짜를 확인해 주십시오.

  • 스틸

    • 스틸 소재 중 대표적인 SS400은 절삭성・용접성이 좋고 가격이 저렴하여 폭 넓게 사용되고 있습니다.
    • SKD11(냉간합금공구강)은 녹에 강하고 상온에서 내마모성이 있다는 점이 특징입니다.
    • 무전해 니켈 도금은 공업 용도로 광범위하게 사용되는 도금 처리 방법입니다. 내식성·내마모성이 뛰어나 판 두께가 일정해지므로 정밀 기기 부품에 자주 사용됩니다.
    재질 표면처리 통상출하일

    SM45C(S45C)

    SS400(SS41)

    		 표면처리 없음 6일째~
    무전해 니켈 도금 9일째~
    크롬 도금
    흑착색
    니켈 도금
    경질 크롬 도금

  • 알루미늄

    • 알루미늄은 비중이 가볍고 열 전달이 우수하다는 특징이 있습니다. 아노다이징 표면 처리를 통해 내식성과 경도를 보다 높일 수 있습니다.
    • AL6061은 절삭 가공에서 범용적으로 사용되는 알루미늄 소재 중 하나로 강도와 내식성이 뛰어납니다.
    • AL5052은 내식성・용접성이 좋다는 특징이 있습니다.
    • AL7075는 알루미늄 중 가장 경도 수준이 높은 소재입니다.
    재질 표면처리 통상출하일

    AL6061

    AL5052

    		 표면처리 없음 5일째~
    아노다이징(백색) 8일째~
    아노다이징(흑색)
    아노다이징(백색 무광)
    아노다이징(흑색 무광)
    크롬 도금
    경질 아노다이징

  • 스테인리스

    • 스테인리스는 철을 주 성분으로 하는 크롬을 포함한 합금강으로서 내식성 뿐만 아니라 절삭성, 강도, 내열성이 뛰어나다는 점이 특징입니다.
    • SUS304는 가장 대표적인 스테인리스강으로 내식성이 뛰어납니다.
    • SUS303은 SUS304에 비해 절삭성은 뛰어난 반면 내식성이나 용접성은 떨어집니다.
    재질 표면처리 통상출하일

    SUS304

    SUS316

    SUS303

    		 표면처리 없음 7일째~

  • 수지

    • 수지는 방청성, 경량성, 유연성, 미끄럼성이 좋다는 특징이 있어 다양한 업계의 기계 장치에 널리 사용되고 있습니다.
    • MC 나일론은 엔지니어링 플라스틱 중 가장 범용적인 재질로 강도와 내마모성이 뛰어나다는 장점이 있지만 높은 흡수성으로 치수 안정성을 떨어뜨린다는 한계도 있습니다.
    • 폴리아세탈(POM)은 흡수성이 낮아 치수 안정성이 뛰어난 반면 내열성, 내마모성은 떨어진다는 한계가 있습니다.
    재질 종류 통상출하일
    폴리아세탈 흰색 5일째~
    검정색
    MC나일론 청색
    아이보리색
    PEEK 회갈색 별도 협의

  • 황동

    • C3604는 쾌삭황동이라고도 불리며 황동 중 가장 일반적이고 널리 사용됩니다.
    • C3604는 절삭성이 뛰어난 반면 강도는 떨어지는 편입니다.
    재질 표면처리 통상출하일
    황동(C3604) 표면처리 없음 별도 협의

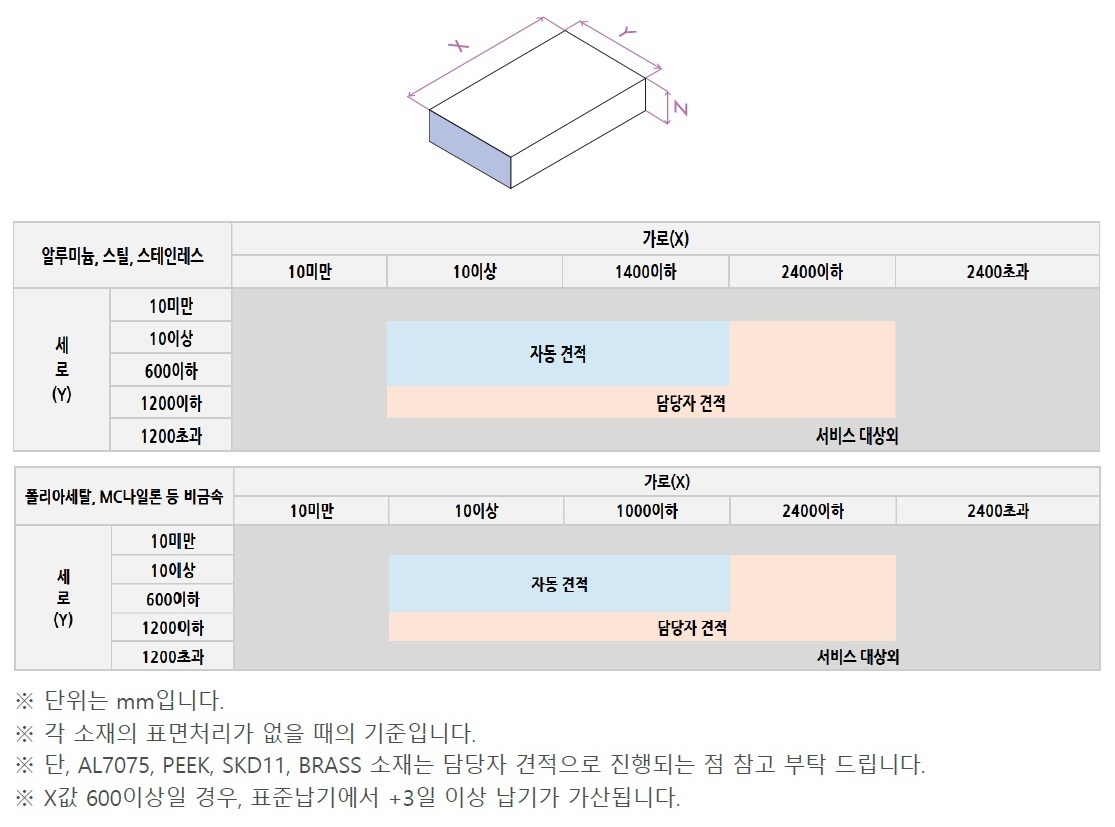

절삭 플레이트 가공의 서비스 범위

meviy 절삭 플레이트 가공에서 자동 견적 가능한 대략적인 서비스 범위입니다.

  • 선택하시는 소재 및 표면처리에 따라 상기 사이즈와 차이가 있을수 있습니다. (상세를 꼭 확인해 주십시오.)

절삭 플레이트 가공이 가능한 형상

3축 머시닝 센터를 사용하여 직육면체의 재료 면에 수직/평행 6방향에서 가공합니다. meviy에서 가공 가능한 형상은 여기를 클릭하여 기술 데이터를 확인해 주십시오.

지정 가능한 홀 종류와 정밀도

meviy 절삭 플레이트 가공에서는 자유로운 치수 공차 설정이 가능합니다. 3D CAD 데이터를 업로드 한 뒤 3D뷰어에서 원하시는 치수 공차를 입력하여 견적 및 주문이 가능합니다. 홀 타입과 정밀도 상세는 여기를 클릭하여 기술 데이터를 확인해 주십시오.

공차 지정 없는 경우

공차 지정이 없는 부위에 대해서 이하와 같이 제작됩니다.

＜대표 면조도＞
  • Ra6.3
＜일반 공차＞
  • JIS B0405中級(ｍ) (검토 필요)
＜외측 모서리부가 핀 각 또는 C0.5mm이하인 3D모델＞
  • 외측 모서리부 C0.1mm~0.5mm 이하로 제작

공차 지정 하는 경우

3D 뷰어에서 다양한 홀 타입과 공차를 지정할 수 있습니다.

＜홀 타입＞
  • 스트레이트홀
  • 정밀홀
  • 탭홀
  • 인서트홀
  • 접시홀
  • 타원홀
＜공차 및 면조도＞
  • 외형 공차
  • 치수 공차
  • 끼워맞춤 공차
  • 정밀홀의 면조도

지금 바로 3D CAD 데이터를 업로드하여 절삭 플레이트 가공 부품의 납기 및 가격을 즉시 확인할 수 있습니다.

견적하기

절삭 플레이트 가공의 제작사례

실제로 meviy를 통해 제작한 다양한 절삭 플레이트 가공품을 소개합니다.

  • 명칭:브라켓
    가격:49,620원
    보충설명:6일째 출하
    SM45C(S45C) / 표면처리 없음
  • 명칭:고정 플레이트
    가격:37,908원
    보충설명:8일째 출하
    AL6061 / 흑색 아노다이징
  • 명칭:수지 플레이트
    가격:45,000원
    보충설명:5일째 출하
    폴리아세탈(POM) / 검정
