도면 치수 측정법

2D CAD나 3D CAD의 제도 기능으로 그린 ​​도면은 정확하고 깨끗하게 마무리가 됩니다. 또 치수도 자유자재로 기입할 수 있습니다만, 측정할 수 없는 치수를 기입해 버리는 일이 발생하여 측정자를 곤란하게 합니다. 도면의 치수로 측정할 수 없는 것은 무엇입니까?

측정 가능한 치수

먼저 측정 가능한 치수에 대해 설명합니다.

설계자가 도면을 그릴 경우, 자신이 작성한 치수가 어떻게 측정되는지를 고려해야 합니다. 그러나 치수는 설계 요건을 충족하는 것이 최우선이므로 측정을 쉽게 할 수 있는 것과 상반되는 경우도 적지 않습니다.

위 그림은 홀의 위치 치수를 보여줍니다.

이 표기에 위화감을 가진 사람도 있다고 생각합니다만, JIS의 개정에 의해 형상의 위치를 ​​적극적으로 기하 공차로 지시하게 되어, 홀 위치 또한 위치도의 기하 공차로 지정합니다. 「25」와 같이 사각형으로 둘러싸인 치수는 기준 치수라고 하며, 기하학적으로 정확한 위치를 나타내므로 측정 치수가 아닙니다.

측정 방법

치수의 측정에는 3차원 측정기를 이용합니다. A, B의 두 개의 데이텀면을 이용하여 측정을 위한 좌표축을 정의합니다. 이 경우 부품 왼쪽 하단이 원점입니다. 그리고는 원의 중심을 측정해 완료입니다.

측정 불가능한 치수

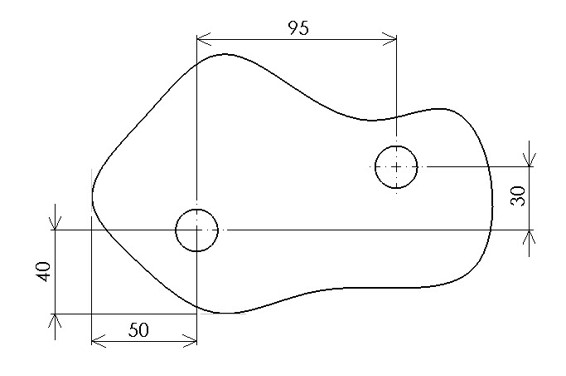

전자와 같은 3차원 측정기에서의 측정 순서를 잘 이해하지 못한 설계자의 경우에는 아래 그림과 같은 도면을 그려 버립니다. 어디도 도면으로서 문제가 없는 것처럼 보입니다만, 실제로는 치수를 측정할 수 없습니다.

설명하기 쉽도록 구 JIS 표기로 치수를 기입하고 있습니다. 이 형상의 특징으로는 직선 부분이 없는 것을 들 수 있습니다. CAD의 도면에서는 CAD로 정의된 좌표계에 기초하여 직선 부분이 없어도 XY치수를 기입할 수 있습니다만, 3차원 측정기에서는 부품 형상으로부터 XY좌표를 정의할 수 없습니다. 따라서 측정 불가능하게 됩니다.

치수를 측정 가능하게 만드는 방법

3차원 측정기의 측정 방법을 이해하고 있다면 아래 그림과 같은 회피책을 취할 수 있습니다.

측정 방법

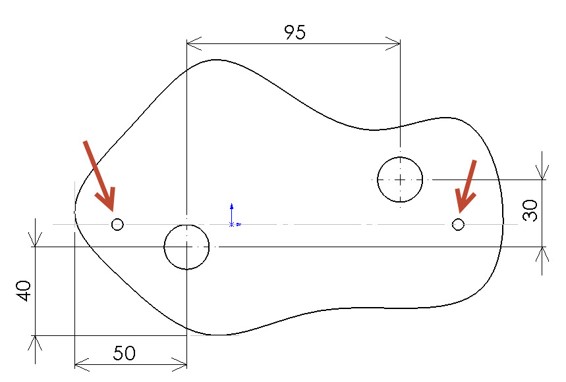

화살표로 나타낸 바와 같이 「피어스 홀」을 2개 열어 두는 것으로, 3차원 측정기는 X축을 정의할 수 있습니다. 그리고는 큰 홀의 중심을 원점으로 정의하면 XY 좌표가 완성되어 측정이 가능합니다.

3D 스캐너로 측정

최근의 3D 스캐너는 정밀도가 향상되고 있기에, 통상은 측정할 수 없는 형상으로도 측정할 수 있습니다. 기본적으로 CAD 모델과의 비교가 되기에, 통상의 치수 측정이 아니고, 기하학적으로 정확한 형상으로부터 얼마나 엇갈리고 있는지를 측정하기에, 기하 공차의 윤곽도와 비슷합니다.
