치수 공차 일괄 추가

치수 공차 일괄 추가의 정의


meviy 원점에서 홀에 대해 치수만 혹은 치수 공차를 일괄로 추가할 수 있는 기능입니다.
■치수만 추가
■치수・공차 일괄 추가

치수・공차 일괄 추가 기준으로 할 수 있는 원점

meviy에서는 블랭크 8정점 혹은 정밀도 홀을 원점으로 설정할 수 있습니다.
설정한 원점에서 홀에 대해 치수 및 치수 공차를 정리하여 추가할 수 있습니다.

memo

참조 : 설계 원점 변경 방법은 여기로

치수・공차를 일괄 추가 방법


치수 및 치수 공차를 일괄로 추가할 수 있습니다.

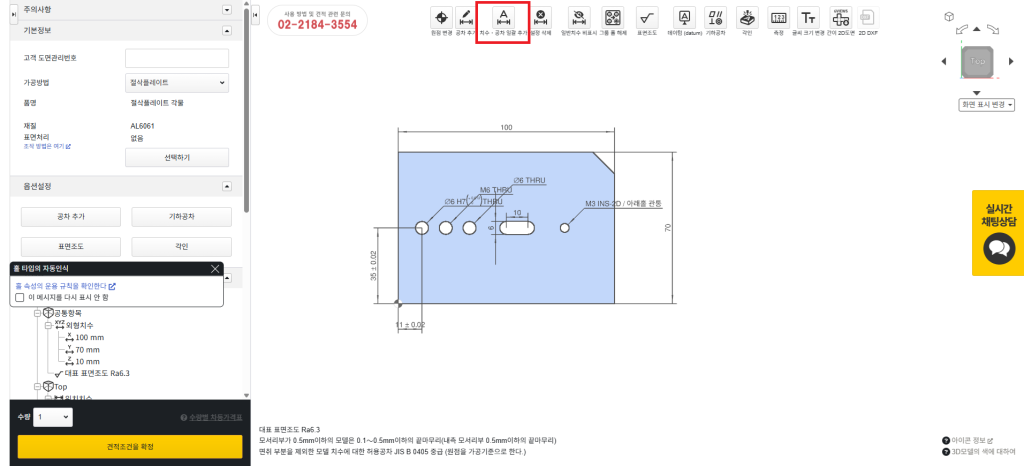

1. 을 클릭합니다.

  • 치수・공차 일괄 추가 다이얼로그가 표시됩니다.

치수・공차 일괄 추가 다이얼로그：

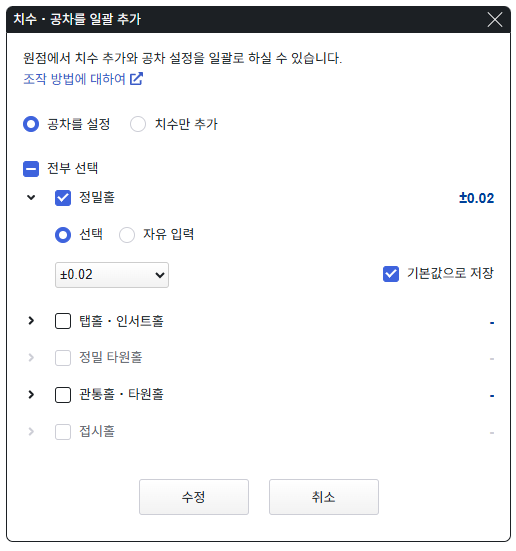

2-1. 드롭다운으로 제공되는 공차 수치의 설정을 원하실 경우

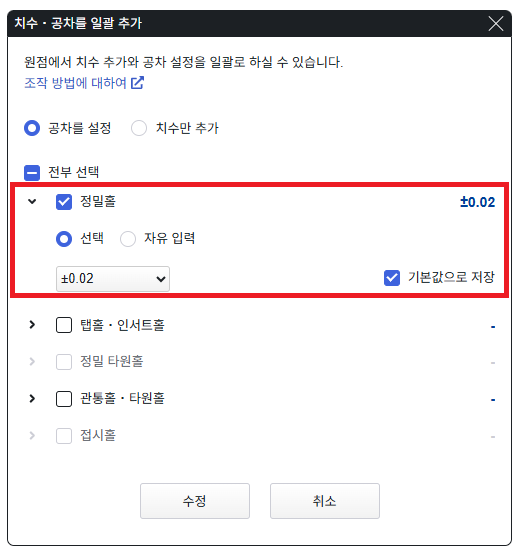

  • 「공차를 설정」을 선택합니다
  • 선택을 선택하신 후,  공차 수치를 선택합니다

포인트

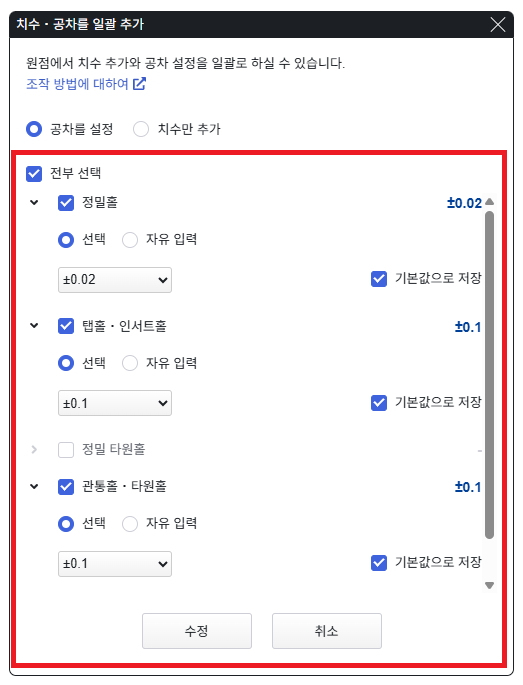

정밀 홀, 탭 홀, 인서트 홀, 접시 홀, 정밀 타원홀, 관통홀, 타원홀, 에 대해 선택하여 설정하실 수 있으며, 전부 선택을 선택하실 경우 전부 설정하게 됩니다.

부분 선택전부 선택

2-2. 도롭다운으로 제공되는 공차 수치 이외로 설정을 원하실 경우

    • 「공차를 설정」을 선택합니다
    • 「자유 입력」 을 선택합니다

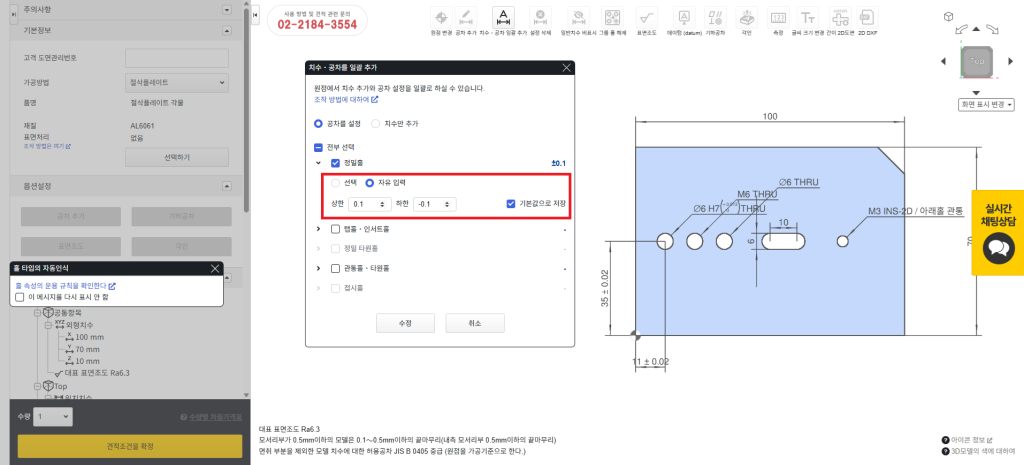

    • 상한과 하한의 수치를 작성한 후, 「값을 보존」을 체크 합니다

3. 치수만 추가하기를 원하실 경우

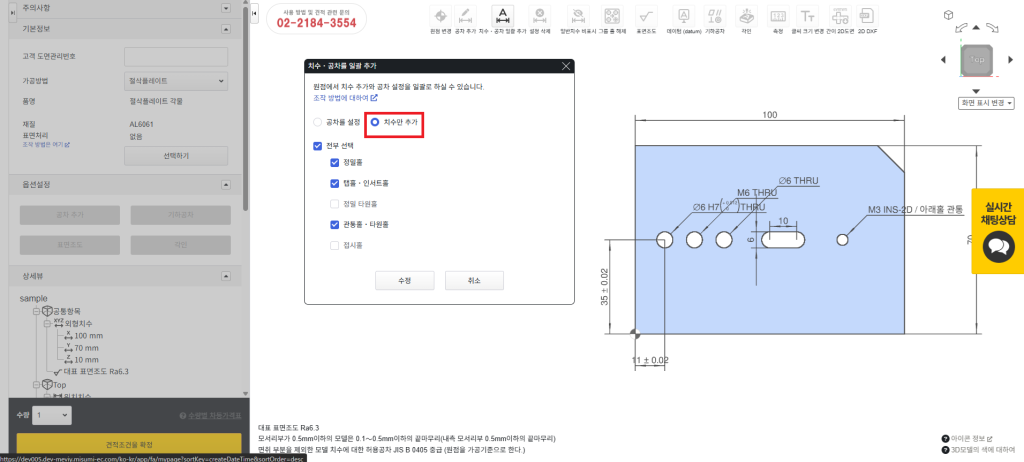

    • 「치수만 추가」를 선택합니다
    • 치수를 추가할 홀을 선택합니다

4. 「수정」을 클릭합니다.

    • 모델에 설정하신 치수・공차가 일괄로 추가됩니다.

5. 치수・공차 일괄 추가 상태 확인

    • 모델에 설정하신 치수・공차가 파란색으로 표기된것을 확인 합니다.

일괄로 등록된 치수・공차의 수치 변경 방법



1. 을 클릭 합니다.

    • 일괄로  치수・공차가 등록된 상태에서 「설정 삭제」를 클릭합니다.

2-1. 부분 수정을 희망하시는 경우

    • 「설정 삭제」다이얼로그가 열려있는 상태로 수정하시고 싶은 공차가 있는 부분을 클릭 해줍니다.

2-2. 전체 수정을 희망하시는 경우

    • 「설정 삭제」다이얼로그에서 「설정 부분 전체 삭제」를 클릭합니다.
    • 추가로 아래의 이미지와 같은 다이얼로그가 나오는데 「전체 삭제」를 클릭합니다.

일부 삭제전체 삭제

3. 삭제 완료

    • 좌측과 같이 일부 및 전체가 삭제 완료 되어집니다.
    • 다시 「치수・공차 일괄 추가」로 설정해주시면 됩니다.



＊설정 삭제로 진행하지 않고 바로 「치수・공차 일괄 추가」로 설정하실 경우에는 수정이 적용되지 않습니다.

↑
