기술정보
[FA메카니컬 부품]판금부품
정밀도와 가공조건

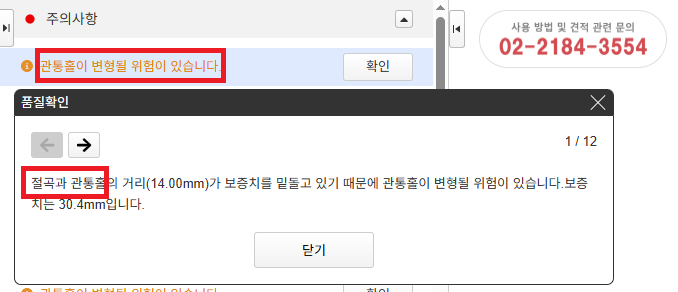

절곡 사양
절곡 사양
절곡 사양
일반 절곡
No.
규격 부위
규격값
부위 예
1
절곡 각도 공차
±2.0°
2
내부 r값(※1)
모델링 치수 (참고치)
3
외부 R값(※1)
내부 r값+판두께 정도(참고치)
※1 절곡 판금물의 내부r, 외부R값의 경우 모델링 치수를 참고하여 제작하나, 각 치수에 대해서는 보증하지 않습니다.
절곡으로 인한 팽창
규격값
부위 예
오른쪽 그림 부분에 판 두께의 15% 정도의 팽창(혹)이 생깁니다
절곡으로 인한 흠집
규격값
부위 예

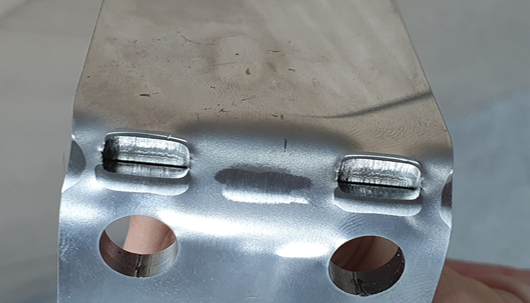

오른쪽 그림 부분에 절곡 금형 자국이 생깁니다
절곡 흔적 발생
규격값
부위 예
R절곡 형상은 FR절곡(이송 절곡 가공)으로 진행하기 때문에 금형 흔적이 남습니다.
■표면처리 없음(AL5052)
절곡 안쪽면
절곡 바깥면
■도장
절곡 안쪽면
절곡 바깥면
↑
