2D DXF 파일을 다운로드 하기

3D 뷰어 상에서 표시하고 있는 모델의 형상과 치수를 2D DXF 파일로 출력하는 기능입니다.
※생성된 “.dxf”의 버전은 AutoCAD 2018 DXF(*.dfx) 입니다.
※도면의 형식은 미스미 자체 폼을 사용하고 있으며 수정이 불가합니다.
※파일명 생성 규칙 : 형번으로 파일명이 생성됩니다.

2D DXF 파일을 다운로드 하는 방법

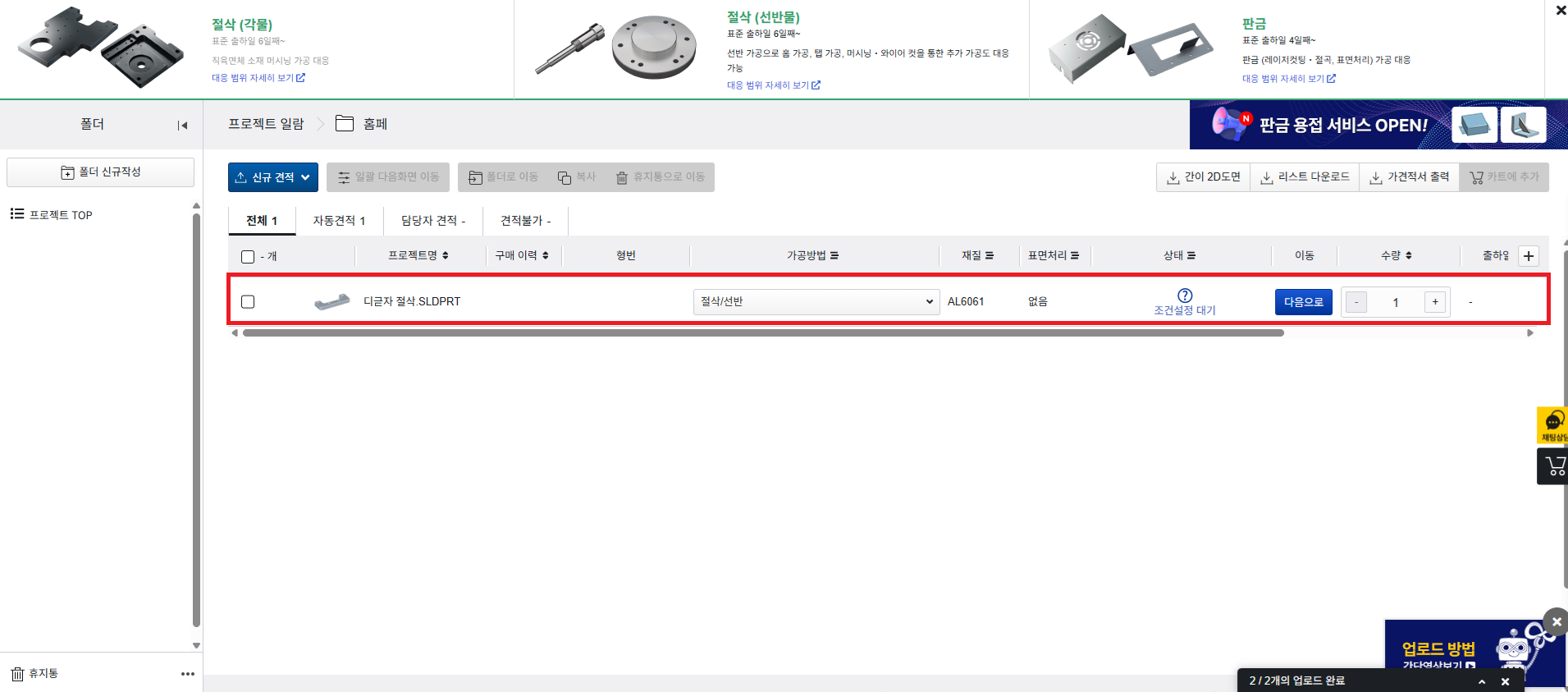

STEP1 형상 업로드

2D DXF 파일을 다운로드 하기 위해서는 견적이 확정되야 합니다.
우선 형상을 업로드합니다.

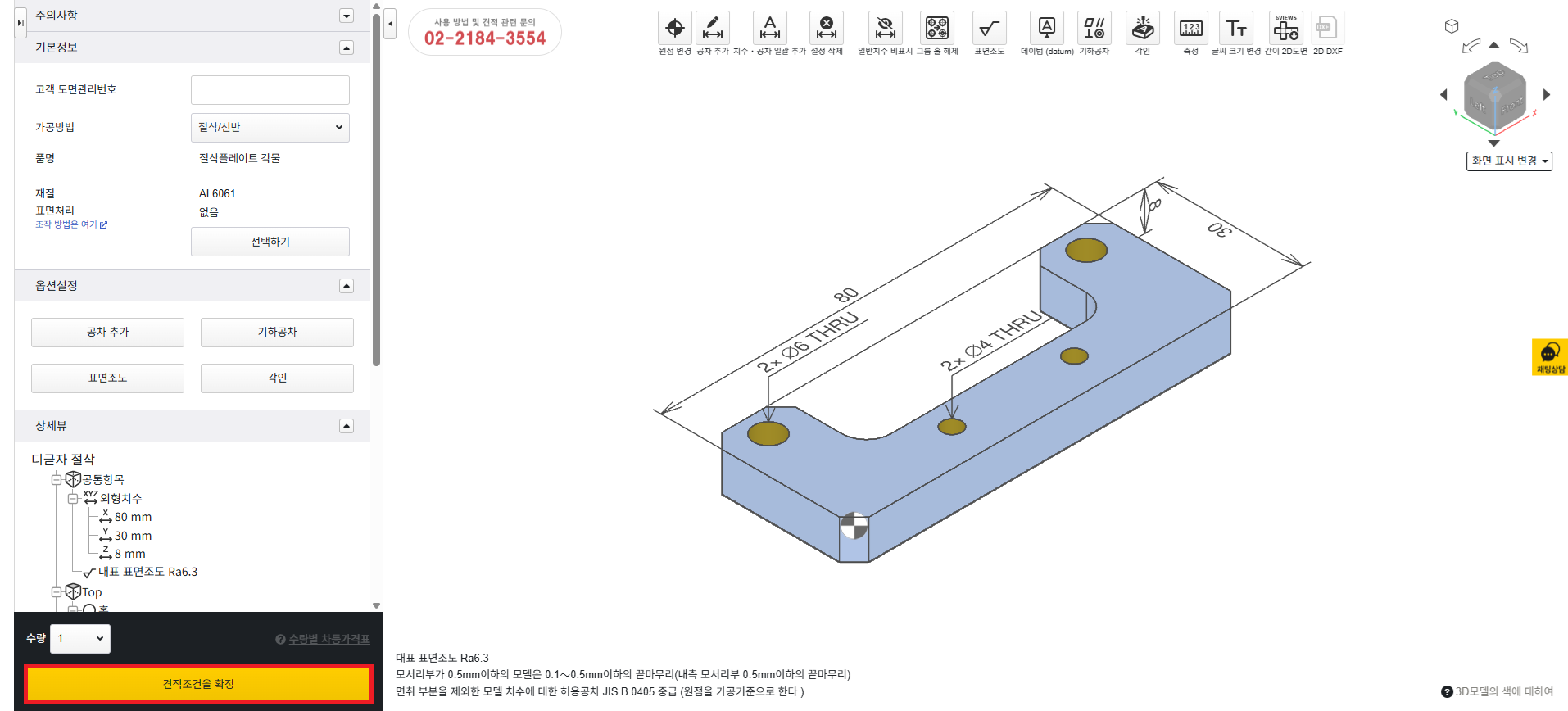

STEP2 견적 확정

「견적 조건을 확정」을 클릭하여 견적을 확정합니다.

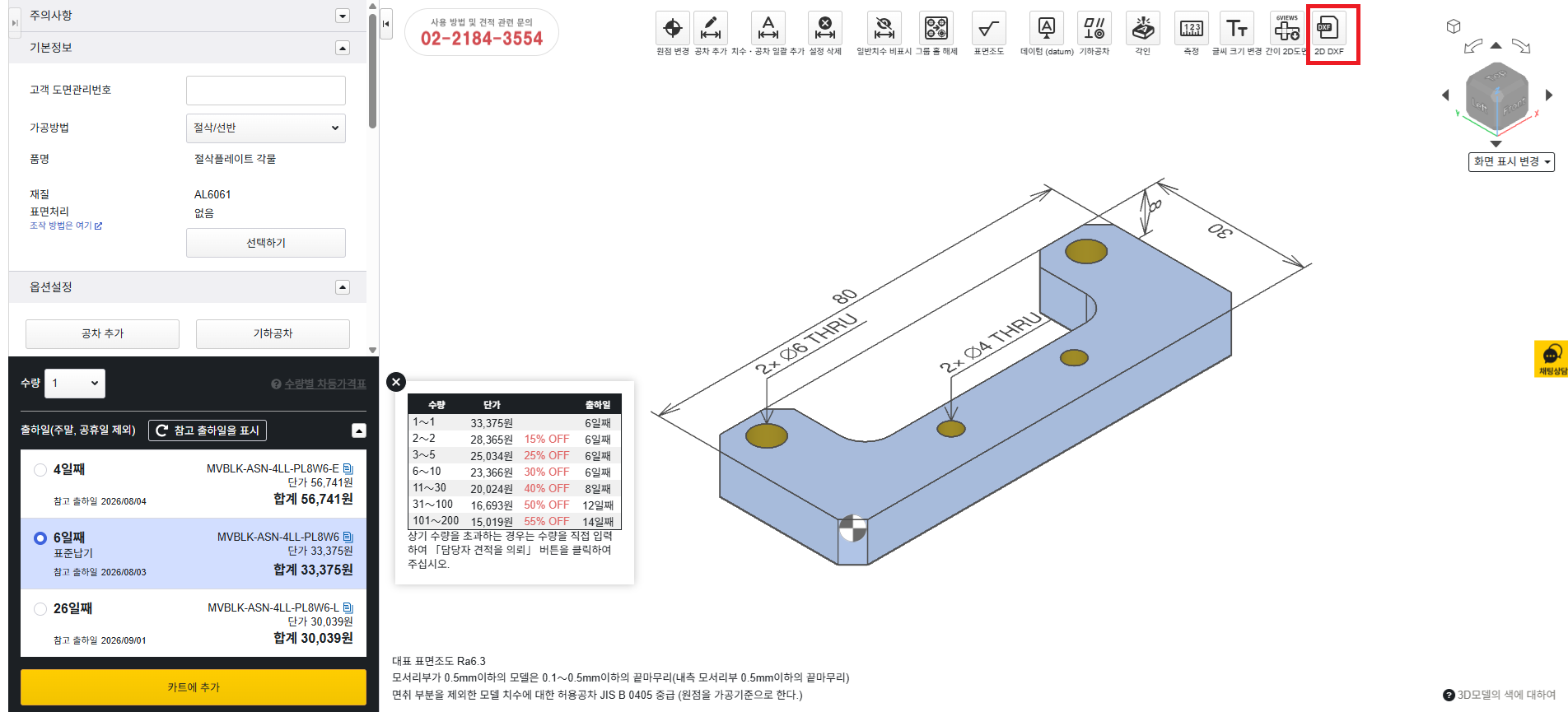

STEP3 2D DXF 선택

  • 상기의 아이콘 중 를 클릭합니다.
    단축키 [Shift] +X 로도 선택할 수 있습니다.

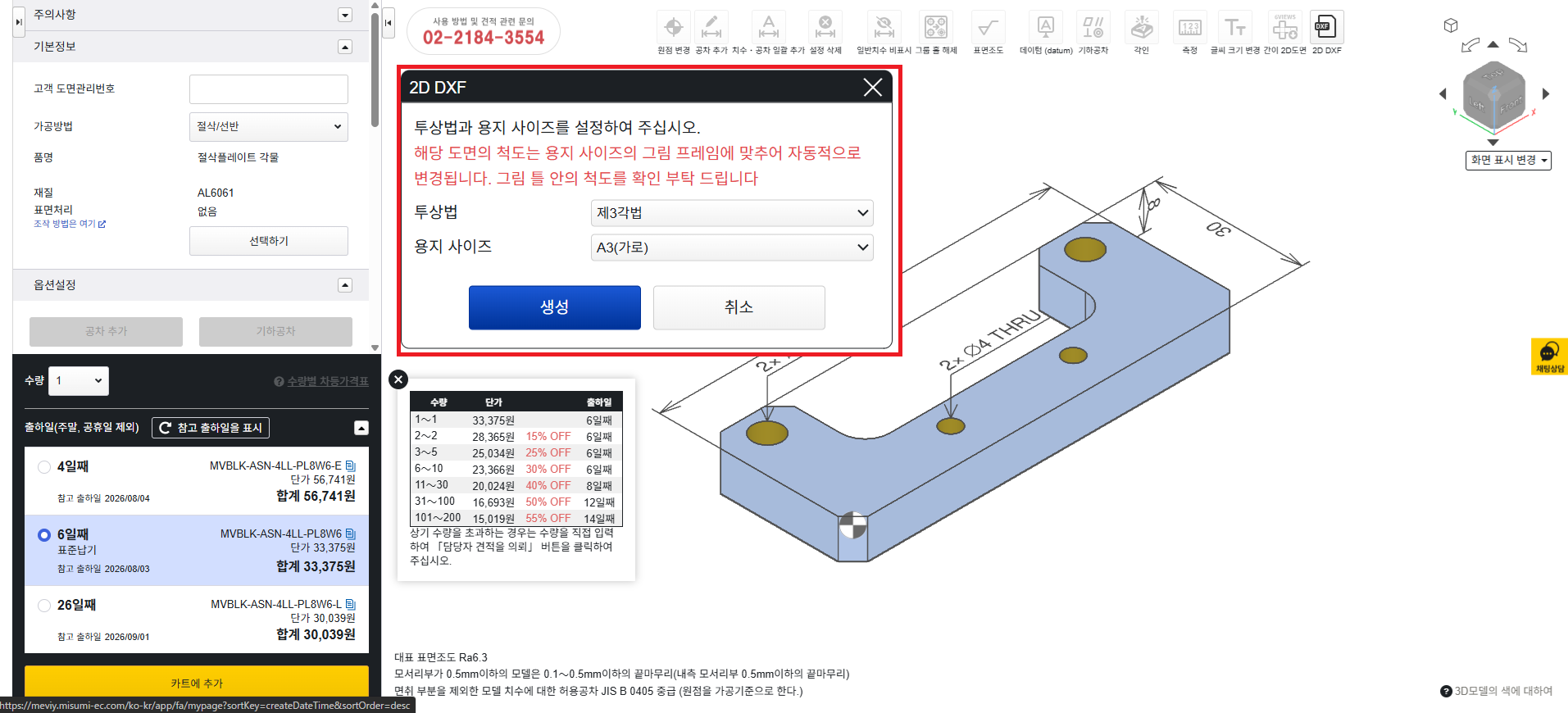

STEP4 투상법과 용지 사이즈 선택

투상법과 용지 사이즈를 선택 후 「생성」을 클릭합니다.

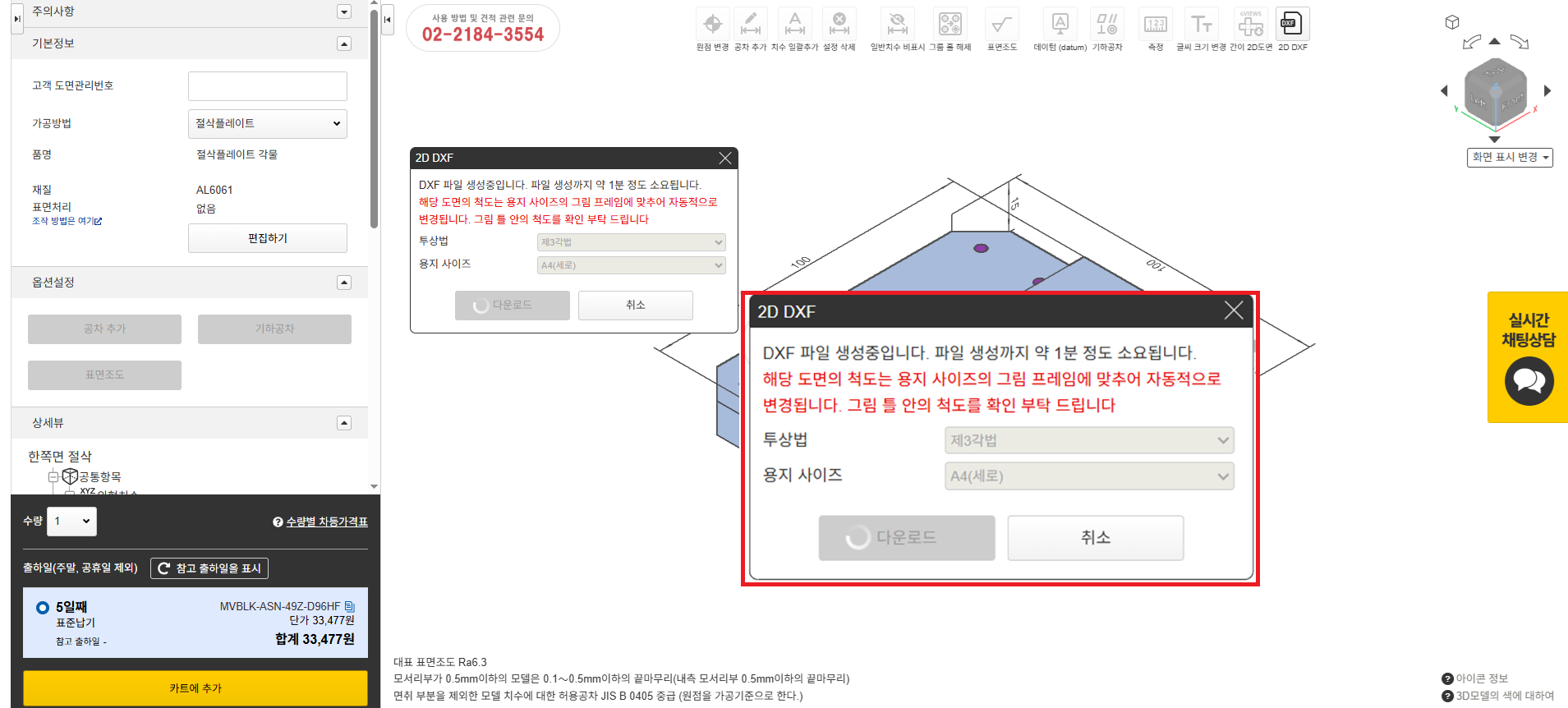

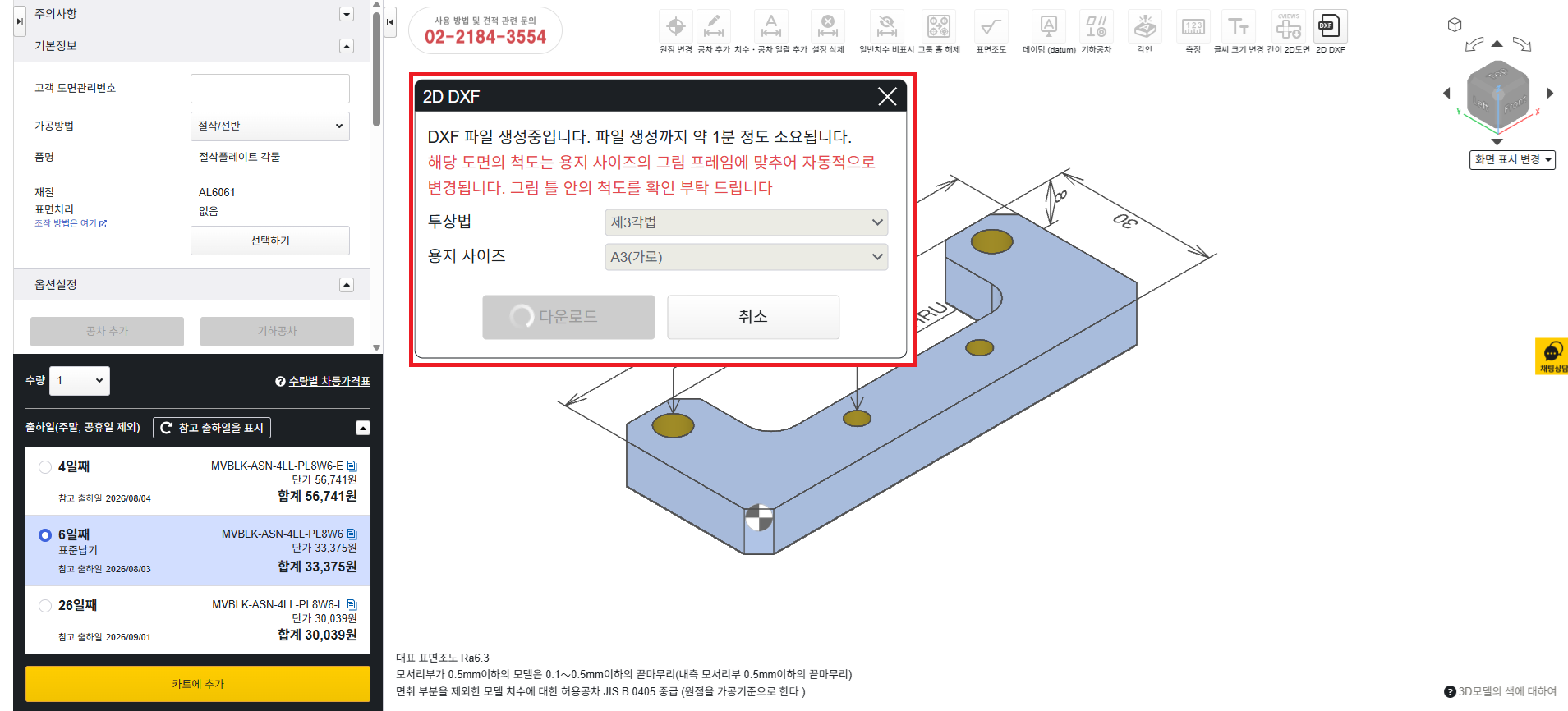

STEP5 DXF파일 생성 단계

2D DXF 파일 생성 완료까지 잠시 기다려 주시기 바랍니다.
파일 생성이 진행되는 중이라면 창을 끄고 다른 조작도 가능합니다.

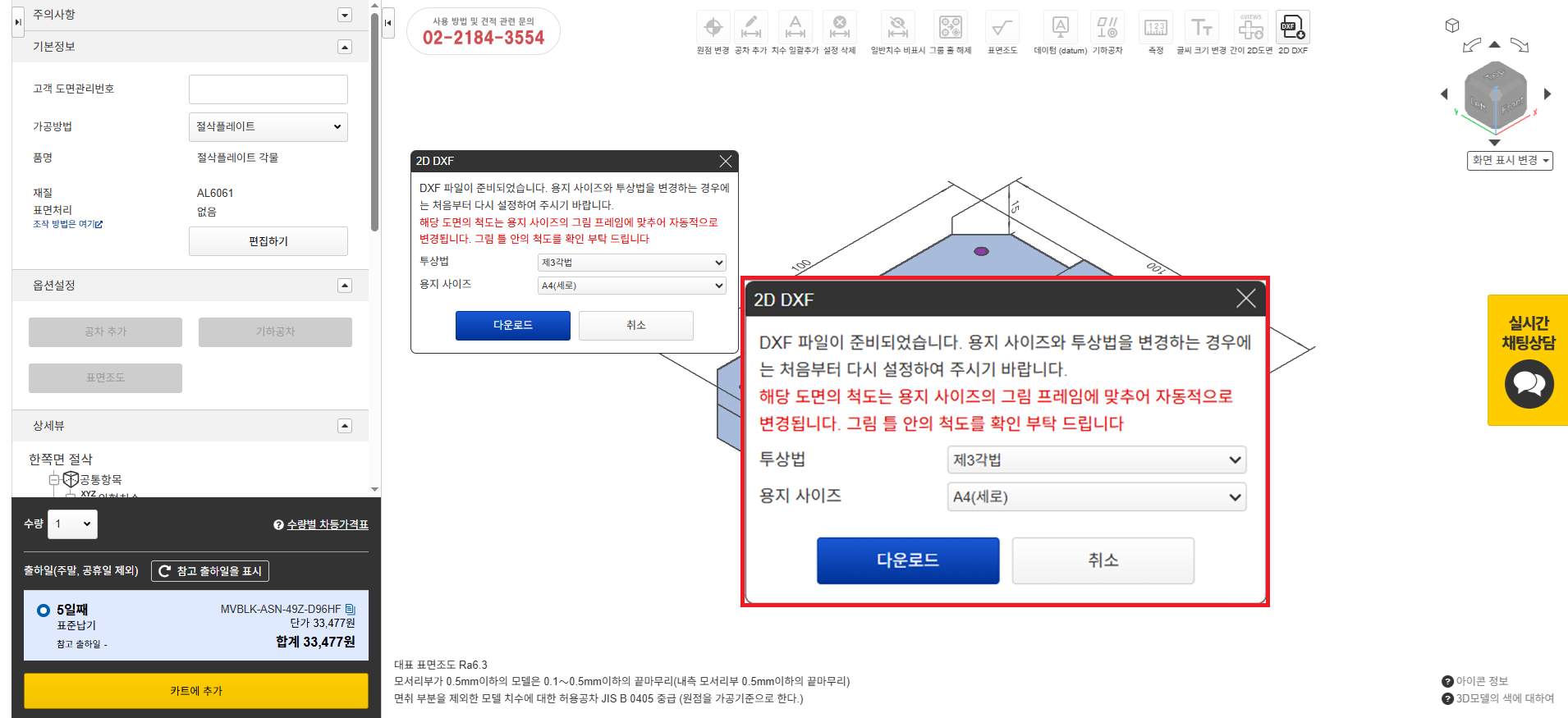

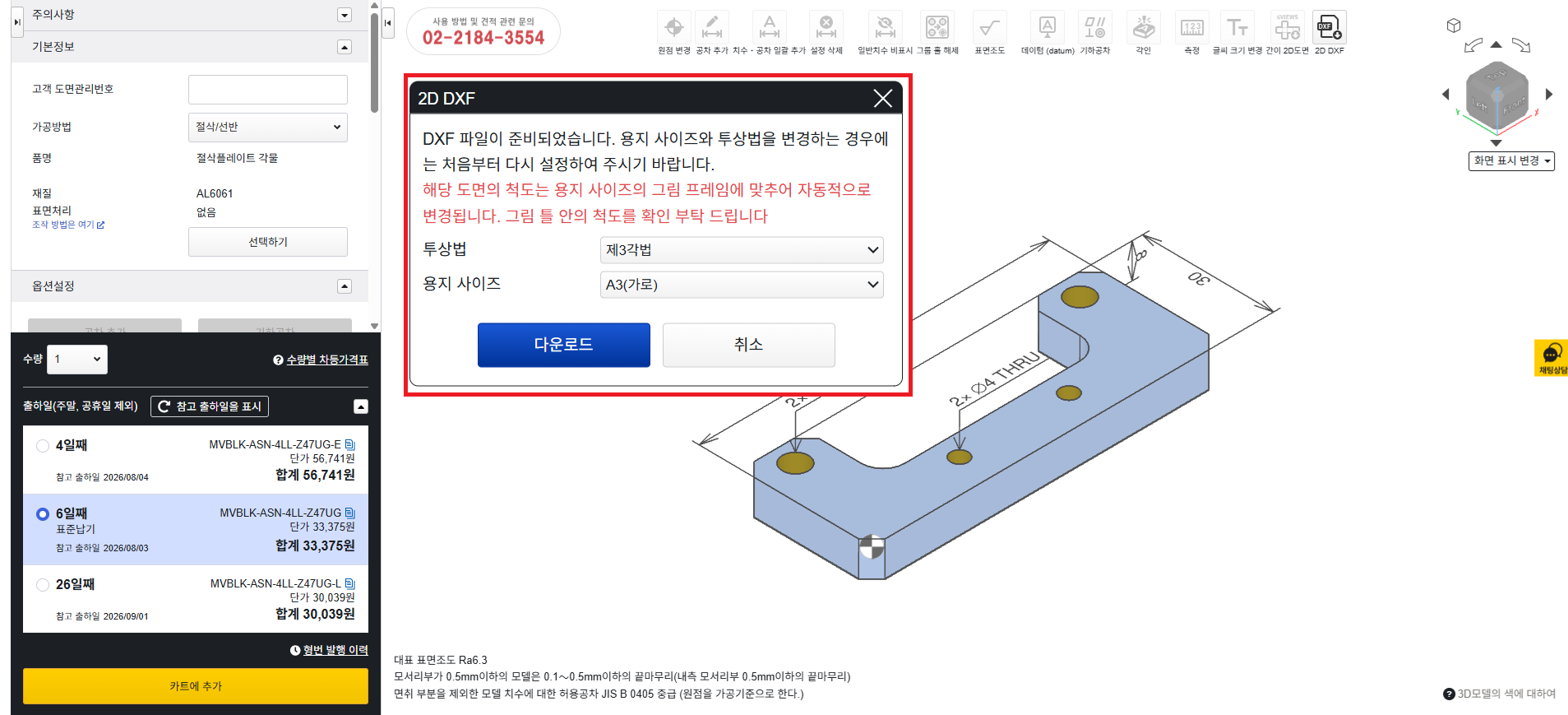

STEP6 DXF 파일 다운로드

DXF 파일 생성 후 다운로드가 가능해집니다.
투상법과 용지 사이즈를 변경할 경우 다른 DXF파일로 재생성 됩니다.



주의

※재생성을 진행할 경우, 본 페이지의 STEP4 상태로 돌아갑니다.
※해당 도면의 척도는 용지 사이즈의 그림 프레임에 맞추어 자동적으로 변경됩니다. 그림 툴 안의 척도를 확인 부탁 드립니다

↑
