2D DXF 파일을 다운로드 하기

3D 뷰어 상에서 표시하고 있는 모델의 형상과 치수를 2D DXF 파일로 출력하는 기능입니다.
※생성된 “.dxf”의 버전은 AutoCAD 2018 DXF(*.dfx) 입니다.
※도면의 형식은 미스미 자체 폼을 사용하고 있으며 수정이 불가합니다.
※파일명 생성 규칙 : 형번으로 파일명이 생성됩니다.

2D DXF 파일을 다운로드 하는 방법

meviy에서 2D DXF 파일 다운로드 절차 안내 화면

STEP1 주문하기

2D DXF 파일을 다운로드 하기 위해서는 견적이 완료된 모델을 먼저 주문해야 합니다. → 주문 방법 확인하기 「meviy에서의 발주 순서」
주문을 완료하면 「2D DXF」아이콘이 활성화 되어 클릭이 가능해집니다.

주문 완료 후 2D DXF 아이콘이 활성화된 meviy 주문 내역 화면

STEP2 2D DXF 선택

  • 상기의 아이콘 중 2D DXF 파일 다운로드를 위한 아이콘 버튼를 클릭합니다. 단축키 [Shift] +X 로도 선택할 수 있습니다.

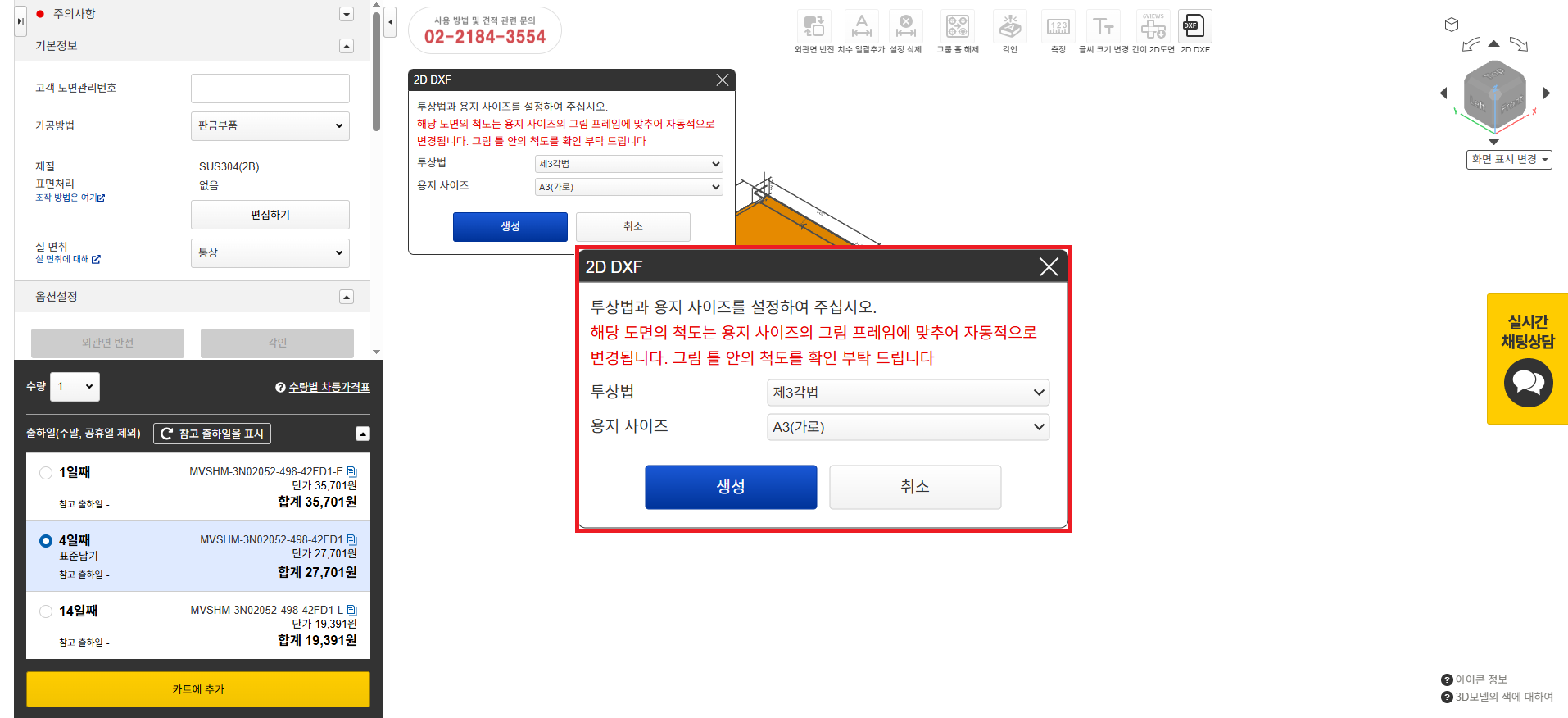

투상법과 용지 사이즈 선택 후 생성 버튼 안내 화면

STEP3 투상법과 용지 사이즈 선택

투상법과 용지 사이즈를 선택 후 「생성」을 클릭합니다.

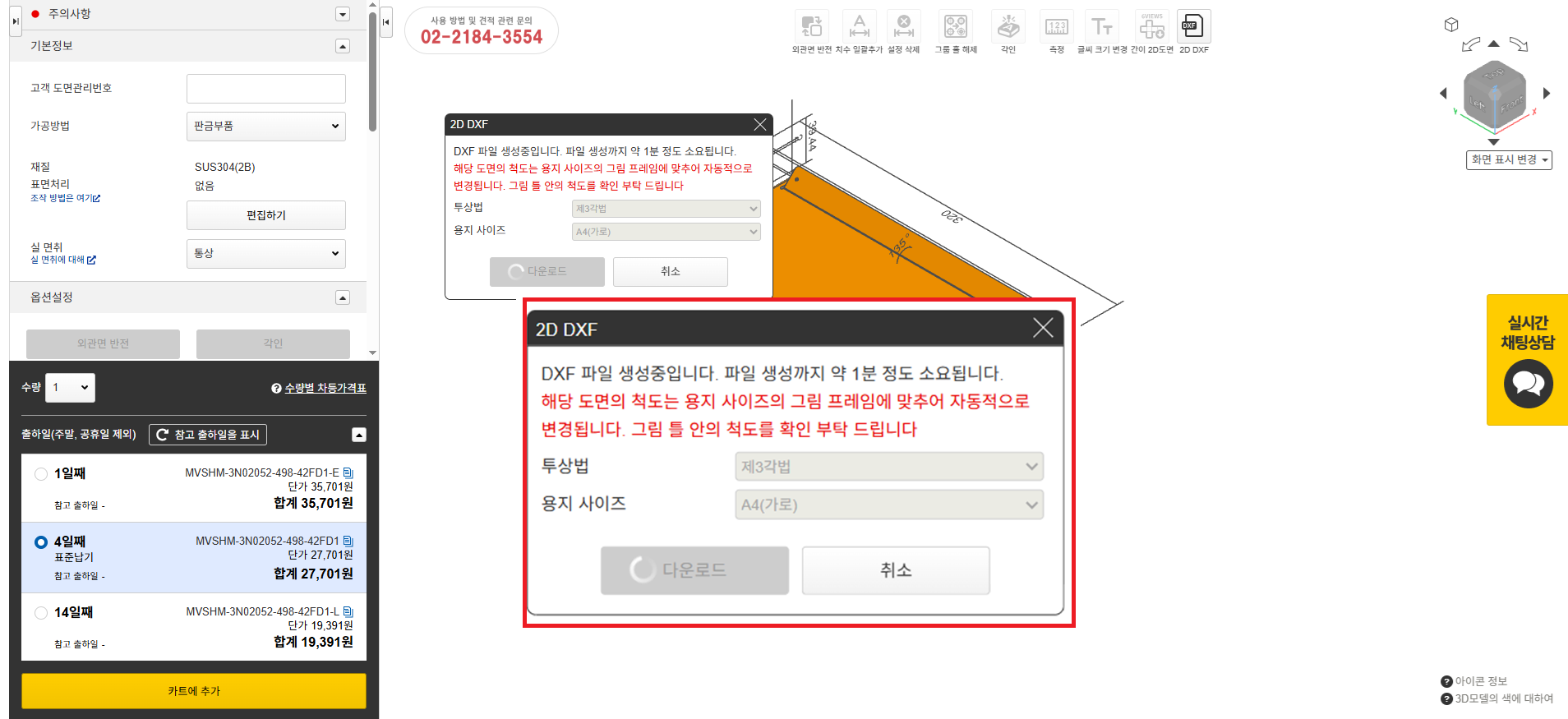

DXF 파일 생성 진행 중인 과정 안내 화면

STEP4 DXF파일 생성 단계

2D DXF 파일 생성 완료까지 잠시 기다려 주시기 바랍니다.
파일 생성이 진행되는 중이라면 창을 끄고 다른 조작도 가능합니다.

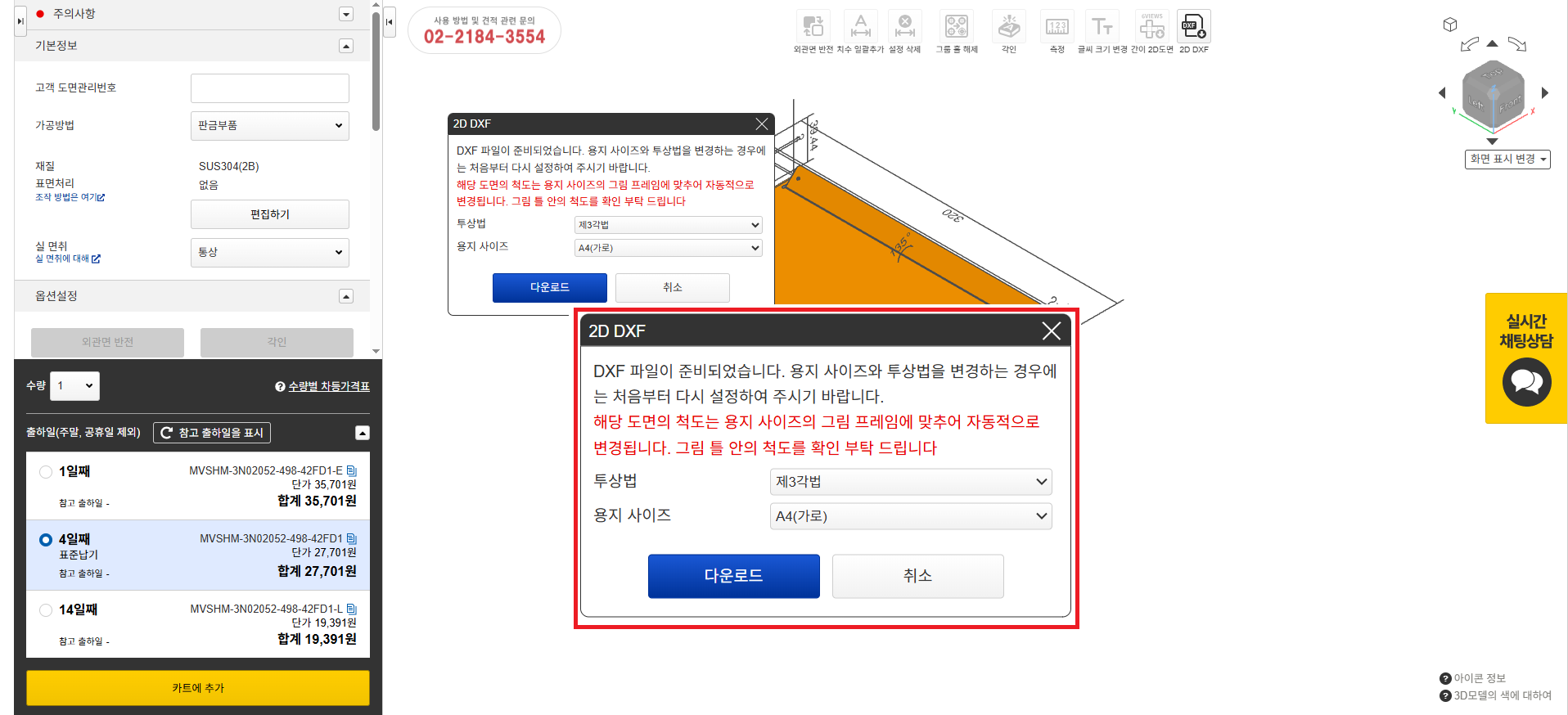

DXF생성화면과 다운로드안내

STEP5 DXF 파일 다운로드

DXF 파일 생성 후 다운로드가 가능해집니다. 투상법과 용지 사이즈를 변경할 경우 다른 DXF파일로 재생성 됩니다.

주의

※재생성을 진행할 경우, 본 페이지의 STEP4 상태로 돌아갑니다.
※해당 도면의 척도는 용지 사이즈의 그림 프레임에 맞추어 자동적으로 변경됩니다. 그림 툴 안의 척도를 확인 부탁 드립니다

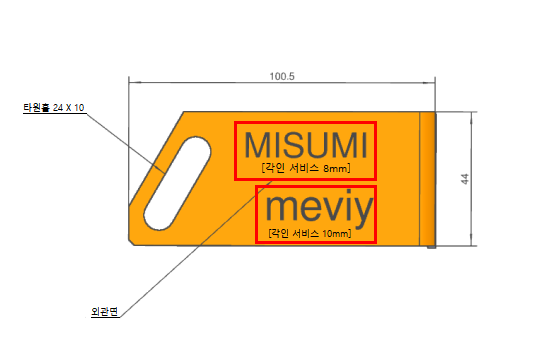

3D Viewer에서 확인 가능한 모델과 간이 2D 도면 예시
3D Viewe모델、간이 2D 도면

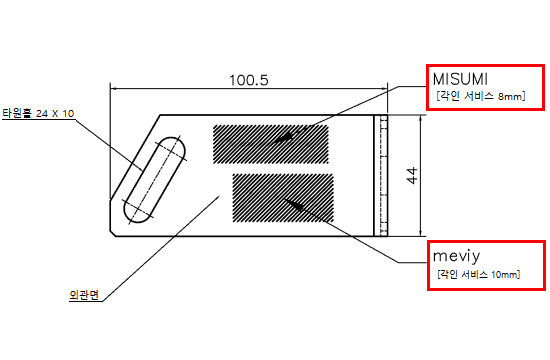

생성된 2D DXF 파일 예시 화면
2D DXF
※2D DXF의 각인 표현에 대해
  • 2D DXF로 각인을 출력할 때 3D Viewer 모델, 간이 2D 그림과 표현 방법이 다릅니다. 이점 참조 해주세요

↑
