3D 뷰어에서는 meviy에 업로드한 3D 데이터의 모델을 CAD 소프트웨어와 거의 동일한 감각으로 조작할 수 있습니다.
→「마우스를 이용한 모델 조작」

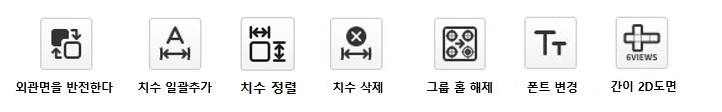

각 툴의 이름으로 할 수 있는 것은 다음과 같습니다.
좌표 치수를 일괄적으로 추가합니다. →「치수를 추가하기」
※경사면의 경우, 치수는 추가되지 않습니다.
표시하는 파츠의 방향을 큐브의 회전에 맞춰 변경할 수 있습니다.
[아이소메트릭 표시]를 클릭하면 아이소메트릭도(초기 자세)로 돌아옵니다.
「화면 표시 변경」 아이콘에 마우스의 포인터를 맞추면 표시 설정 메뉴가 표시됩니다. 3D 모델 형상의 표시 방법을 변경하거나 3D 뷰어의 텍스트 정보 표시/비표시를 전환할 수 있습니다.
PMI란 Product Manufacturing Information의 앞 글자로 치수나 홀의 텍스트 정보를 나타냅니다. PMI의 표시 위치는 드래그로 자유롭게 이동할 수 있습니다.
↑
