열처리 (전체 , 부분 열처리) 설정



전체 열처리 설정 방법

STEP1

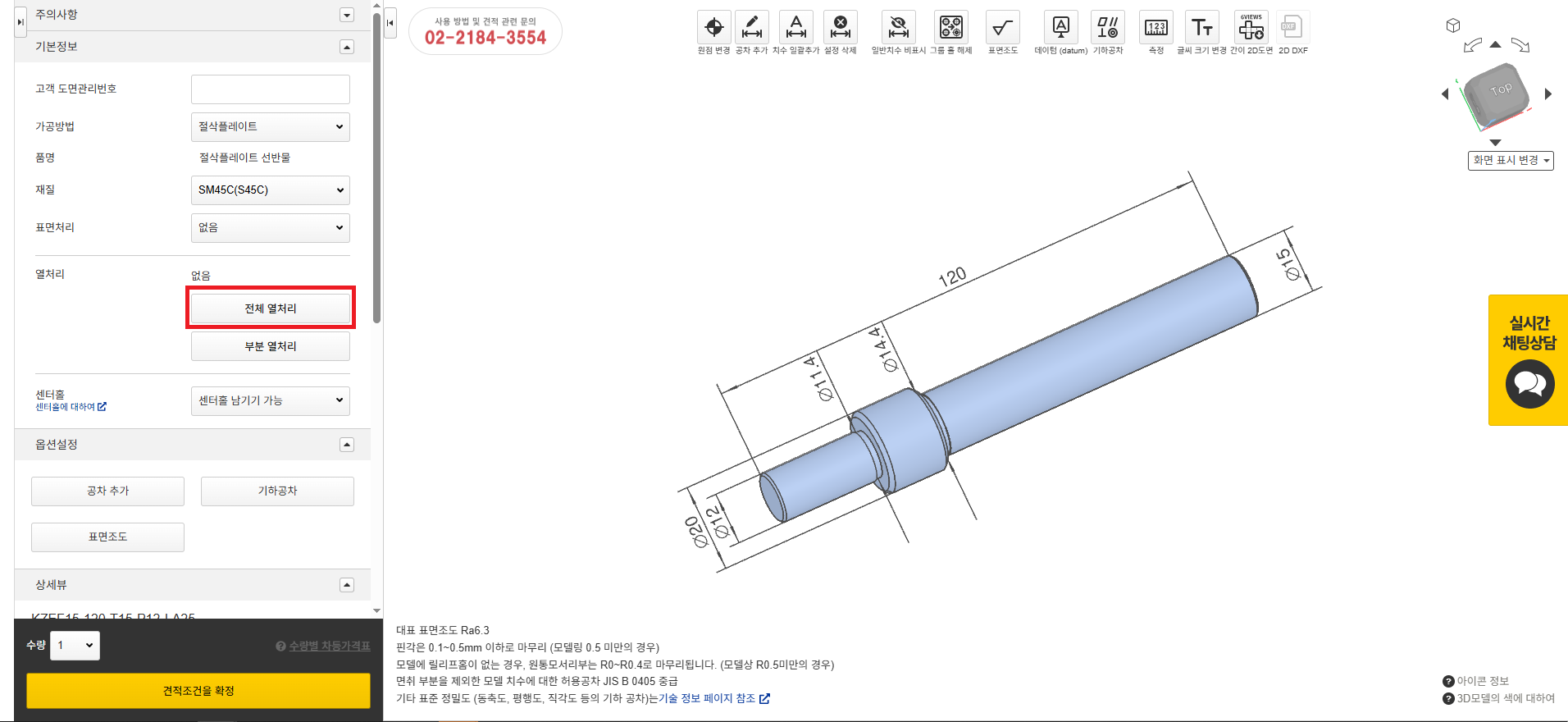

좌측 기본 정보 항목에서 열처리 항목 중 [전체 열처리]를 클릭 합니다.

STEP2

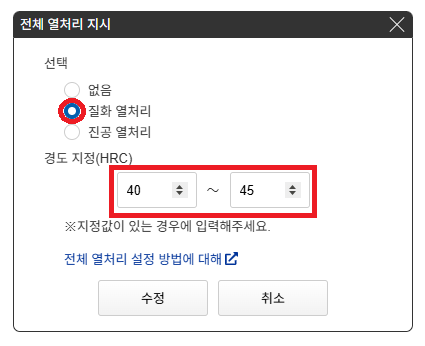

  • 표시된  [전체 열처리 지시]다이얼로그에서 열처리 종류를 선택 해주세요. 경도 지정(HRC)의 경우 해당 항목에 상한치와 하한치의 범위값을 입력 하시면 됩니다. 적용을 위해서 수정 버튼을 클릭 해주세요.

재질 별 설정 가능 경도

 표준경도

자동견적 가능한 경도 범위

재질하한치상한치하한치상한치
S45C
40
45
30
50
SCM435
35
40
30
60
SKD11
58
63
50
63
SUJ2
58
63
35
63

포인트

  • 열처리 방법의 차이로 진공 열처리와 질화 열처리는 표면 상태가 다릅니다.

  • 참고>>>열처리 품질 기준

STEP3

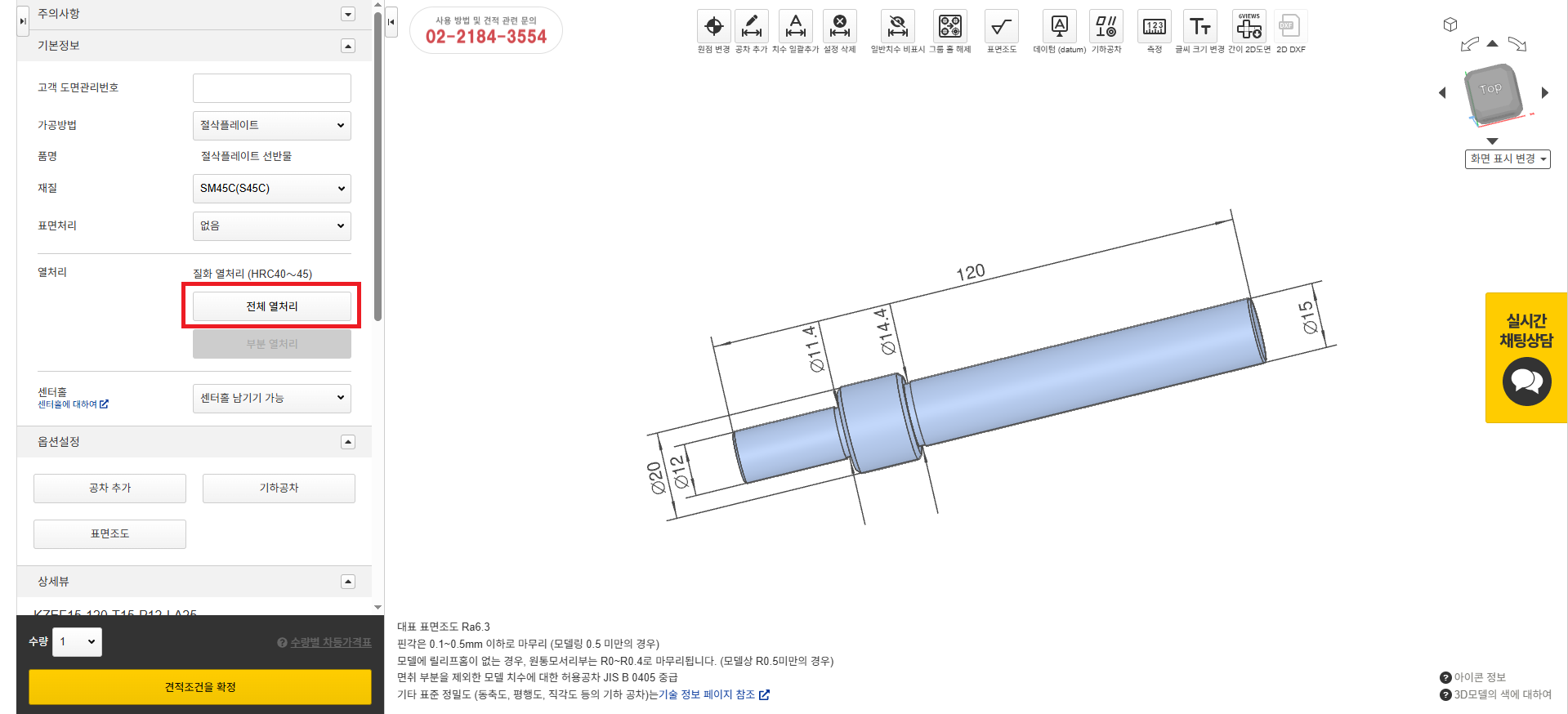

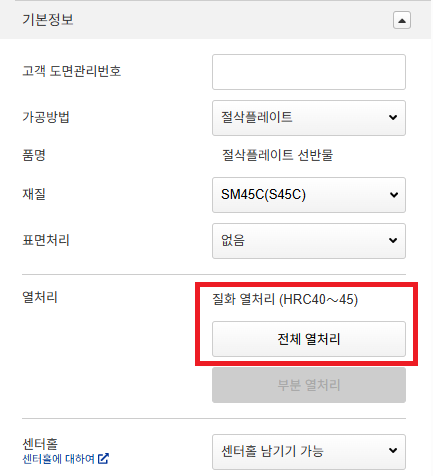

기본 정보 항목 중 열처리 항목에서 전체 열처리의 설정이 가능합니다

포인트

  • 전체 열처리 설정 완료된 상태에서 재질을 변경하시는 경우,해당  재질 규정에 맞는 열처리 경도로 자동 변경이 됩니다.



전체 열처리의 삭제 방법

STEP1

좌측 기본 정보 항목에서 열처리 항목 중 [전체열처리]를 클릭합니다.

STEP2

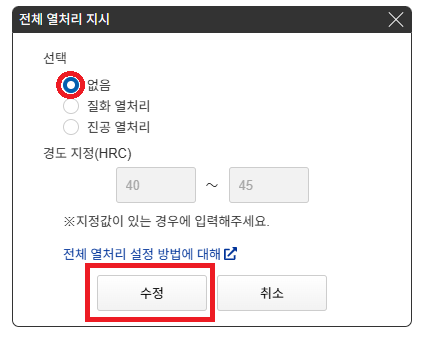

표시된 [전체 열처리 지시]다이얼로그에서 [없음]을 선택 후 수정을 클릭합니다.

STEP3

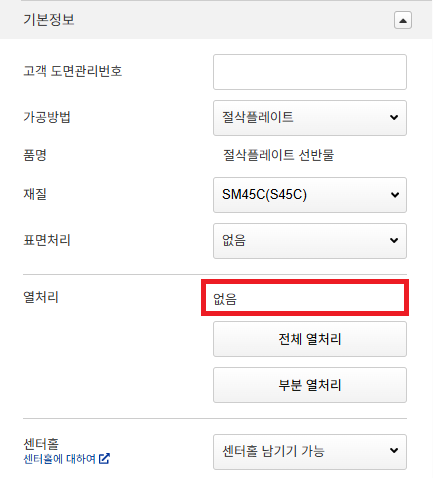

열처리가 없음 상태로 삭제가 완료 되었습니다.


부분 열처리 설정 방법

STEP1

좌측 기본 정보 항목에서 열처리 항목 중 [부분 열처리]를 클릭합니다.

STEP2

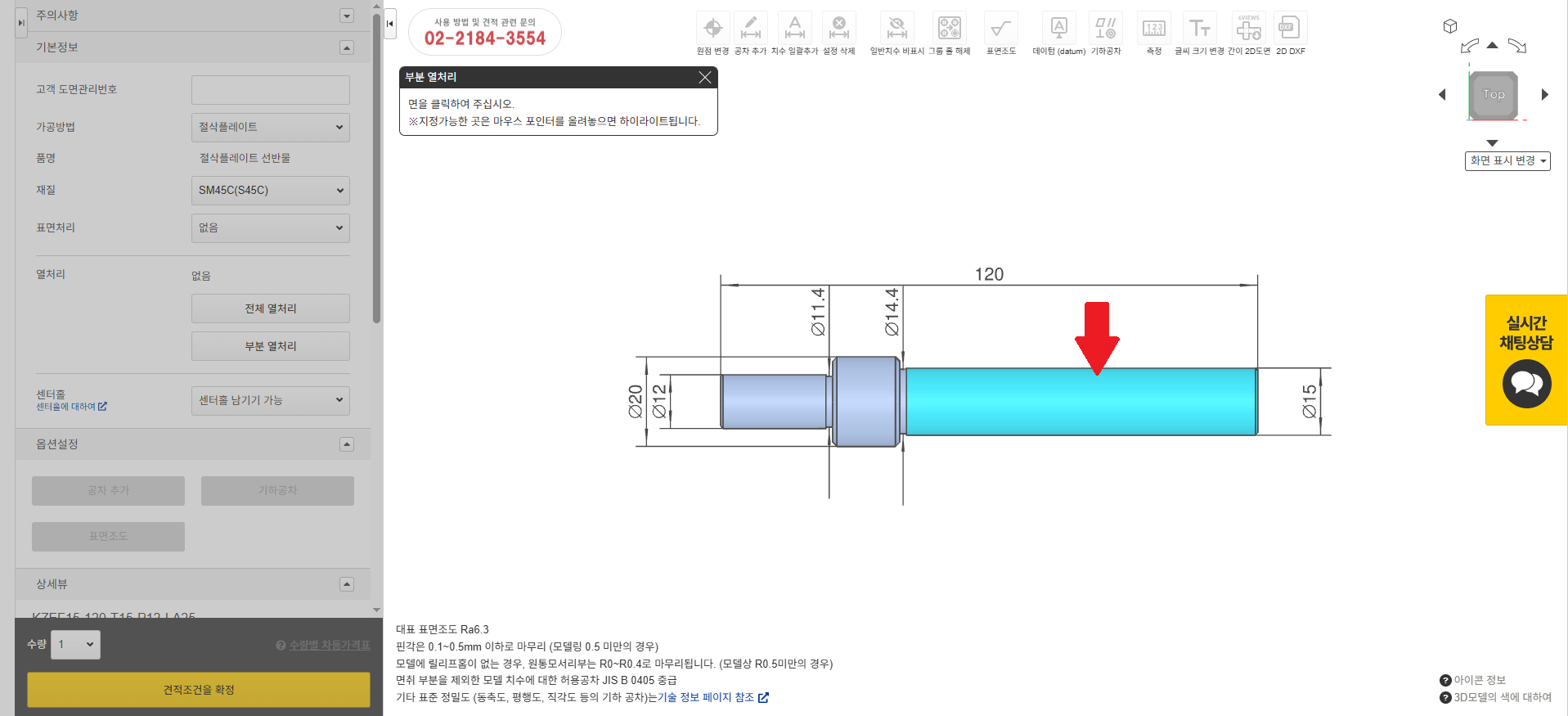

  • 부분열처리 지정이 필요한 면을 선택합니다. 선택 가능한 면에 마우스를 올리시면 하이라이트 처리 됩니다.
  • 외경 부분에만 부분 열처리가 가능합니다.

주의

선택이 불가능한 면의 경우,불가능한 면에 마우스를 놓으면  [선택 불가]아이콘이 나타납니다

STEP3

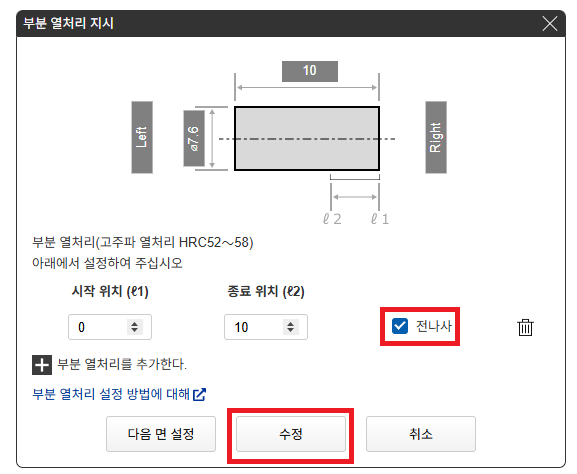

기본 설정으로 선택 면의 전체 길이가 열처리 범위로 지정되어 있습니다. [수정]을 클릭해주세요.

메모

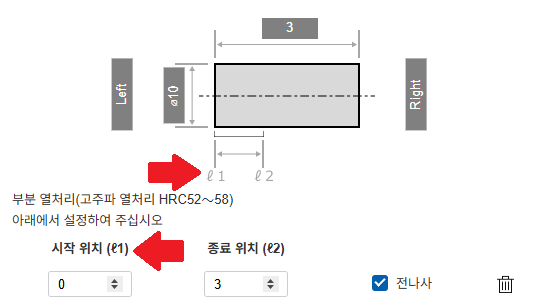

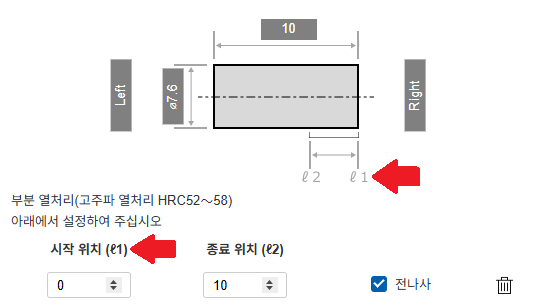

시작 위치와 종료 위치를 지정하는 것도 가능합니다.

우측 기준 개시 위치좌측 기준 개시 위치

메모

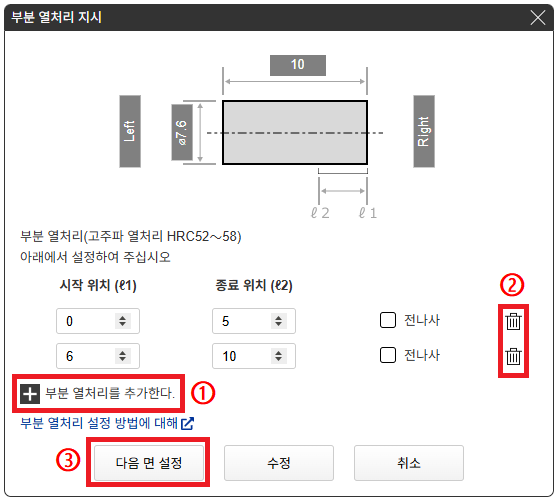

①동일 외경면에 부분 열처리를 분리하여 지정이 가능합니다.

  • ②부분 열처리 지정은 [삭제] 하실 수 있습니다. 휴지통 모양을 선택 하여 삭제하신 후, 갱신을 클릭 해주세요.
  • ③[다음 면 설정]을 클릭하시면 다른 면도 이어서 부분 열처리를 지정하실 수 있습니다.

STEP4

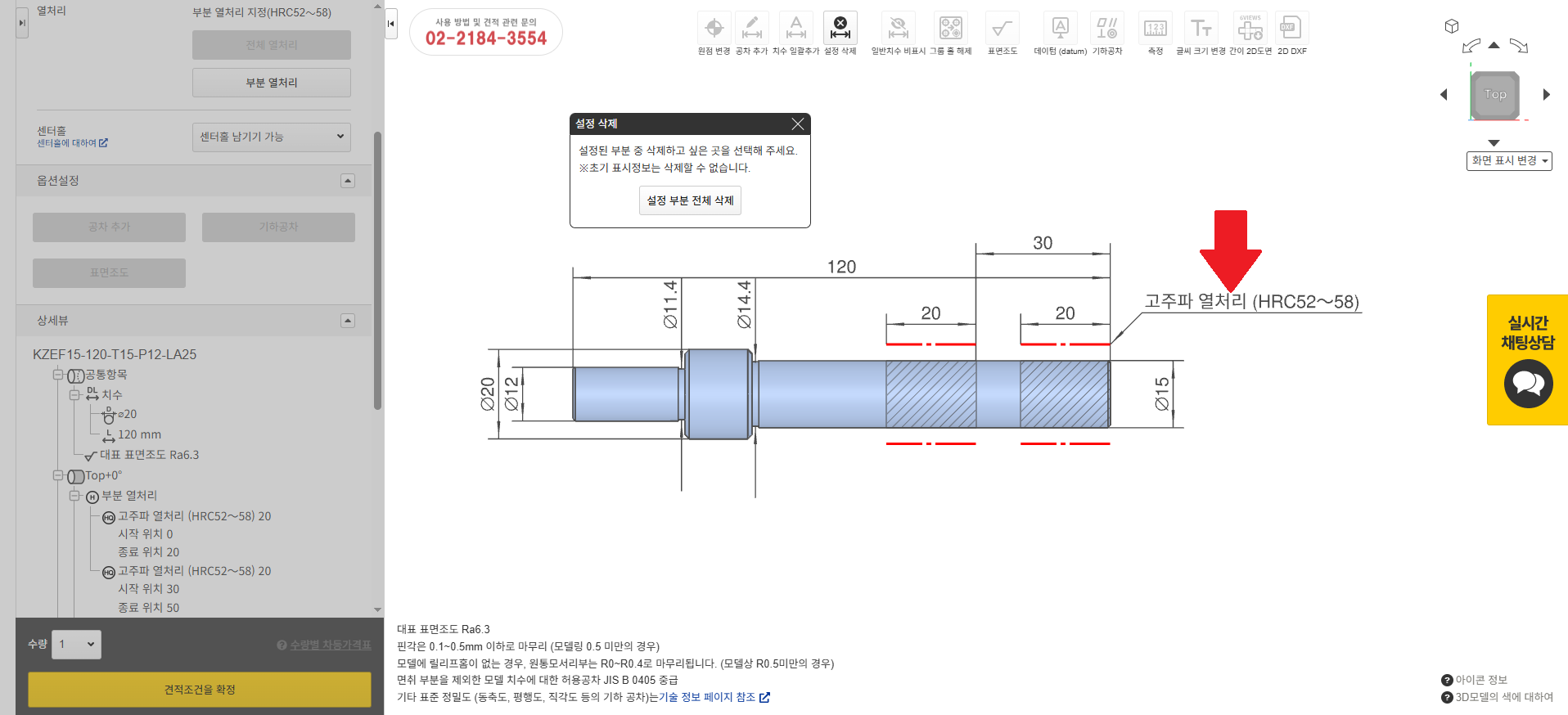

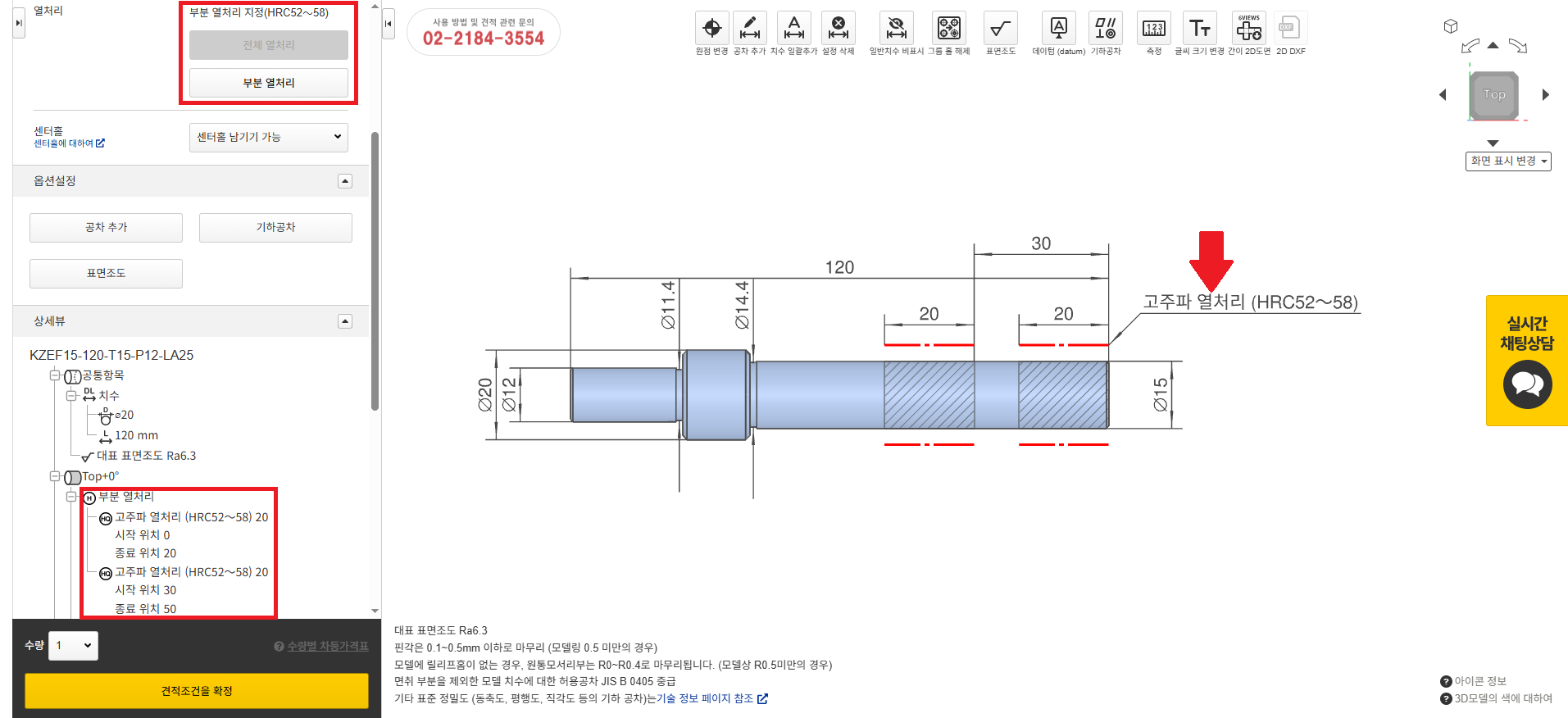

부분 열처리가 설정 된 경우 , 3D 뷰어 화면, 기본 정보 항목과 트리뷰 상에 표시 됩니다.



부분 열처리의 삭제 방법

STEP1

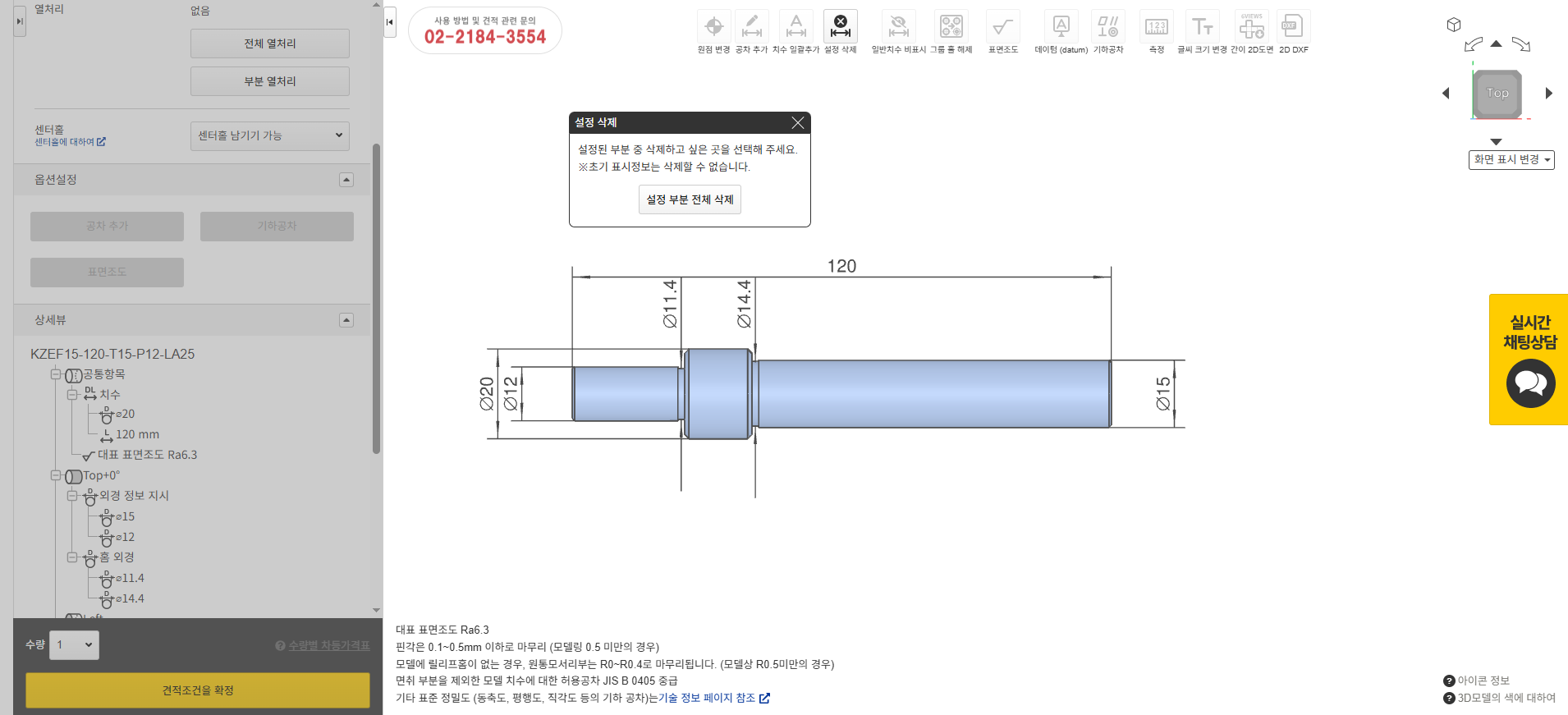

를 클릭 후 삭제하고 싶은 부분 열처리를 선택합니다.

포인트

  • 부분 열처리의 삭제는 열처리 치수를 더블 클릭할 경우 [부분 열처리 치수]가 나옵니다. 이후 휴지통을 누르신 후 수정을 클릭 해주세요.

STEP2

삭제 완료 되었습니다. ESC키 또는 X버튼을 눌러서 설정 창을 닫아주세요.

주의

  • [설정을 모두 삭제]버튼을 클릭하면, 초기 표시된 내용만 남으니 주의 부탁드립니다.

↑
