3D모델링의 외관 관리에 차이가 발생하는 형상



제조는 3D CAD데이터를 기준으로 하지만  가공 과정에서 이하의 경우에는 3D모델링과 마무리 가공에 차이가 발생할 수 있습니다.



선반 부품의 「코너・모서리」마무리 가공 형상의 유의점

모델링과 마무리 후에 차이가 발생한 사례와  주의점을 확인해주세요

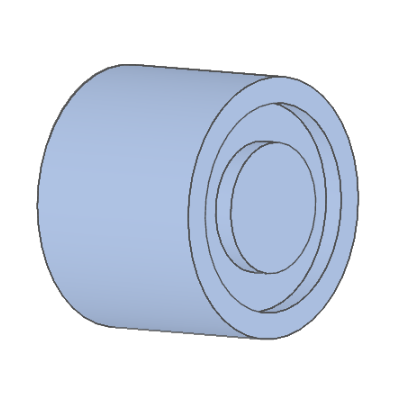

핀 각도 모델링 형상
핀각 모델링 형상
모서리의 C0.5/R0.5 이하의 모델링 형상
코너의C0.5/R0.5미만의 모델링 형상

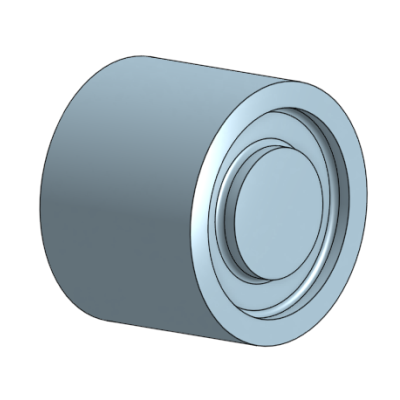

실제 가공 후 마무리 형상
실제 가공 후의 마감 형상

포인트



아래와 조건으로 가공합니다.



  • 코너가 C/R0.5미만의 모델은 C/R0.1~0.4mm, 혹은  실면취를 합니다.
  • 원통 모서리 부분 치수가 0.5미만일 경우 R0~R0.4mm로 마무리 가공합니다(모델링에 릴리프 홈이 없는 경우)→릴리프 홈을 모델링 하지 않고「코너를 R0로 지정」하는 경우에는 여기로

주의

  • C0.5mm이상으로 모델링한 경우 3D데이터 대로 가공합니다
  • R0.5mm이상으로 모델링한 경우 3D데이터 대로 가공합니다

주의

「면취 불가」는 지정할 수 없습니다

메모

멈춤링 규격에 해당하는 홈 가공용 공구를 사용할 경우 홈 모서리 부분은 공구 R0.2입니다.
멈춤링 규격은 이쪽입니다>> 수나사, 암나사/키홈/홀/포켓규격



외부 홈 삽입 가공

내부 흠 삽입 가공

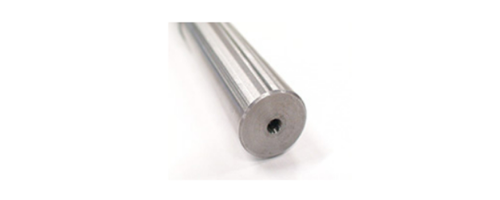

센터 홀의 유의점



단면에 센터홀 형상은 제품이 회전시에 중심에서  흔들리는 것을 방지하는 목적으로 사용합니다



센터 구멍의 유의점

주의

  • 「센터 홀 제거」를  선택할 수 있으나 가공할 수 있는 형상 범위에 제한이 생겨 대응이 어려울 수 있습니다. 그때는 화면 좌측 상단에 있는 「주의 사항」을 확인해주세요

메모

①제거를 선택하시면 센터 홀 제거 선이 표시됩니다





②내경이 비어 있으면 센터 홀 제거 선이 표시되지 않습니다




홀(선삭·절삭)의 바닥면의 유의점

홀(선삭・절삭)의 바닥면에 드릴 선단형상이 생깁니다

패턴A : 드릴 선단형상이 발생

패턴 A: 드릴 팁 형상이 남는다

패턴B : 드릴 선단형상이 발생하고 바닥면이 없음

패턴 B: 드릴 가공을 위해, 플랫부 없음

패턴C : 단부분에도 드릴 선단형상이 발생

패턴 C

패턴D : 단부분에도 드릴 선단 형상이 발생하고 바닥면이 없음

패턴 D​

메모

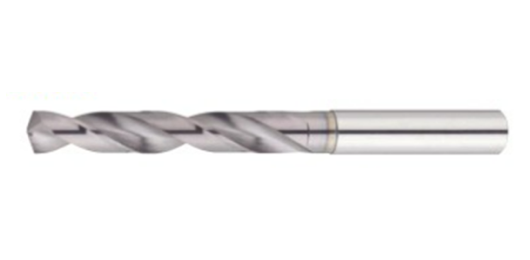

    가공 드릴 참고 사진



원통 모서리의 유의점



마감의 차이가 발생하는 사례와 주의점을 확인 부탁합니다



외경



①설정창에서「모서리부 R0 지정」을 선택하신 경우

  • ・모서리부 홈 R 을 최소로 하고 싶거나 릴리프 홈을 지정하고 싶은 경우
  • →「모서리부 R0 지정」을 선택해주세요

포인트

  • 코너 R0은 코너 R0.2~R0.4 이하와 폭이 있어, 깊이는 0.5mm보다 작은 경우도 있습니다. 선택할 수 없습니다.
  •
  • ①R0.4의 공구로 가공하는 경우
  •
  •
  • ②R0.2의 공구로 가공하는 경우
  •

메모



아래의 기재된 조건의 경우에는 「모서리부 R0 지정」은 적용되지 않습니다.


① 구석 R0.5 이상으로 모델링이 있다



②모델에 릴리프 홈이 있다




② 다이얼로그에서 「모서리부 R0~R0.4 이하」를 지정한 경우

홈 R 모델링이 되어 있지 않으면 원통 모서리는 임의의 형상으로 가공을 실시합니다.


포인트

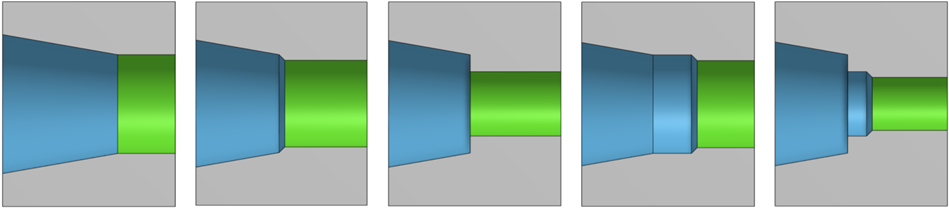

  • 원통 모서리의 임의의 R 모양
  • ①가공 R이 남는다
  •

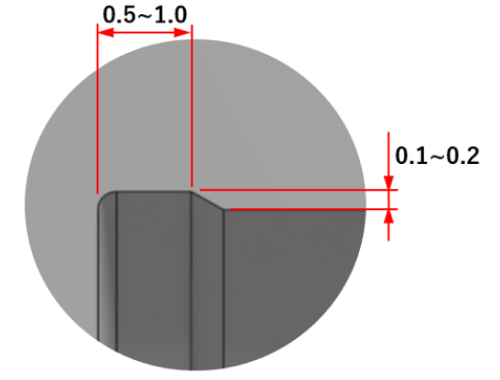

  • ② 릴리프 홈(1) 원통 모서리에 최소 릴리프
  •
  • 가공 후 마무리 형상

    상세도

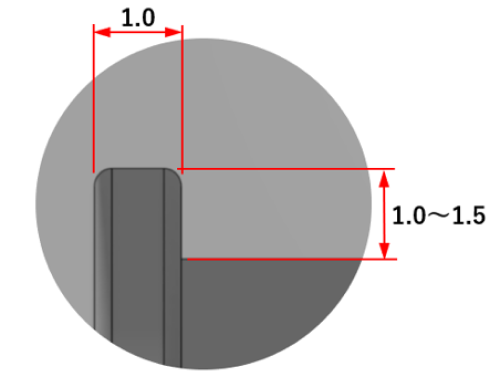

  • ③릴리프 홈(2) 원통부+플랜지부에 릴리프 형상
  •
  • 가공 후 마무리 형상

    상세도


③「모서리 부 R0.5 이상」의 모델링이 있는 경우


모서리 부에 R0.5 이상의 모델링을 하고 있는 경우에는 다음 형상이 됩니다.

  • 모서리에 R0.5 이상의 모델링
  • 가공 후 마무리 형상
  • 상세도

내경


이하와 같이  임의로  릴리프 홈으로 설정되는 경우가  있습니다.

  • 단면도
  • 마감 상세도①
  • 마감 상세도②


메모



3Dviewer 좌측 하단에 원통 모서리부의 취급 정보를 기재하고 있습니다.



불완전 나사의 유의점

불완전 나사부란,  나사부 길이를 확보하기 위해 필요한 릴리프 형상 (길이, 깊이)을 나타냅니다. 다음 사례를 참고하십시오.

※아래 표①∼④를 만족하지 않는 모델 형상의 경우, 미스미의 추천치로 가공하겠습니다.

[mm]

  수나사암나사
모델링릴리프 홈 없음
릴리프 홈 있음
①불완전 나사부 길이 릴리프 홈 폭의 하한치
피치×2.0
피치×2.5+2
②나사부 길이(수나사) 나사부 깊이(암나사)의 하한치
피치×2.0
피치×2.0
③C면
버가 나오지 않도록 면취 가공
버가 나오지 않도록 면취 가공
④ 릴리프 홈 깊이 최소값
피치×0.75
피치×0.75

주의


④ 릴리프 홈 깊이 최소치를 「피치 x0.75」이하로 설정한 모델은 가공은 가능하지만 나사 자국이 남습니다.

  • 참고 모델
  • 실제 가공 후 마감 형상

포인트

  • 아래 그림 빨간색 프레임에 표시된 【공지】에서는 적용되는 나사부 길이 / 나사부 깊이 기재하고 있습니다.
예 1) 외경 정보 지시 : 수나사 나사부 길이
5.5mm = 9.5mm – 2.0(피치) × 2.0

예 2)내경 정보 지시:암나사 나사부 깊이
5.3mm = 8.6mm – (0.5(피치) × 2.5 + 2.0)


주의

  • 모델링된 나사 모양을 인식할 수 없습니다. meviy 화면에서 수나사 / 암나사를 지정하십시오.
  •
  •


단면 홈의 「모서리 부」마감 형상의 유의점

마감에 차이가 생기는 예시와 주의점을 확인해 주십시오.

단면 홈 핀 각도 모델

단면 홈 핀 각도 모델

실제 가공 후 마무리 형상
  • 실제 가공 후 마무리 형상
  • ※R0.1~0.5mm 이하의 마감

메모


R0.1~0.5로 완성되기 때문에 모델링은 불필요. 핀 각도로 설계하십시오.



포켓 「모서리 부」마무리 형상의 유의점

마무리에 차이가 생기는 예시와 주의점을 확인해 주십시오.

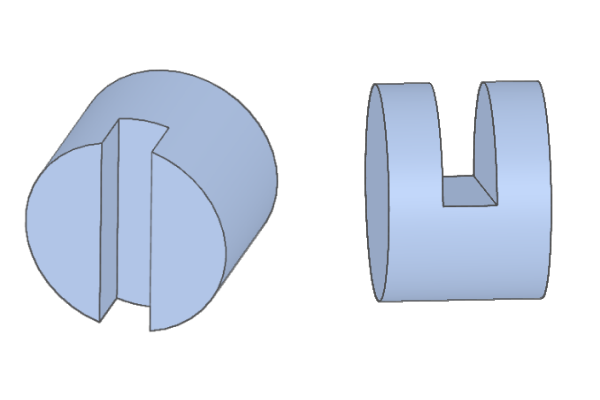

컷아웃(포켓)
  • 컷아웃(포켓)
  • 핀 각도 포함 R0.5 미만의 형상
실제 가공 후 마무리 형상

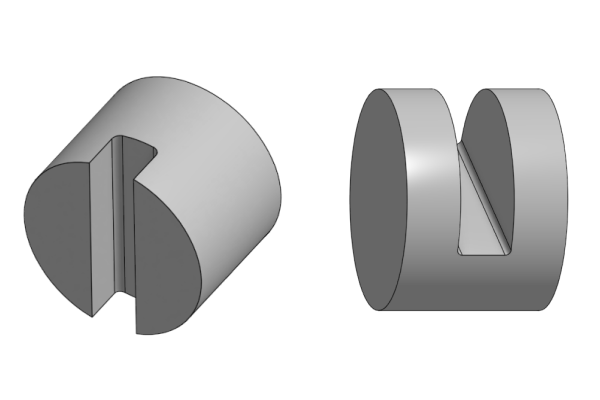

  • 실제 가공 후 마감 형상
  • ※R0.1~0.5mm 이하의 마감

주의

  • 포켓 측면의 가공 R은 공구 지름에 의존합니다만, 가능한 한 작은 지름이 되도록 공구 선정 하겠습니다.
  • 모델과 마무리 형상에 차이가 발생하는 경우에는 주문 후 형상 확인을 상담합니다.
  •

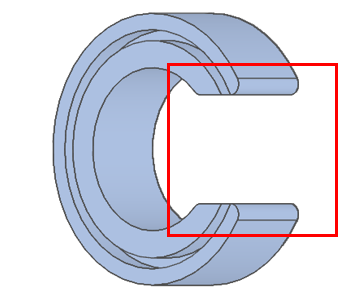

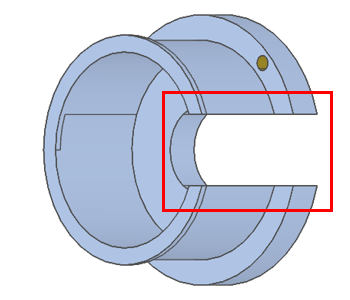

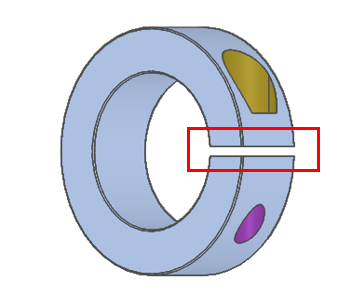

슬릿 가공에 대해서


슬릿 가공에 의해 부품의 치수가 달라질 수 있습니다. 따라서, 다음과 같은 형상은 슬릿 가공 전의 측정값에 근거하여 보증합니다.
