CAD의 홀 속성으로부터 홀·내경 타입을 자동 인식

대상 CAD 소프트웨어의 홀 명령으로 생성된 홀 속성을 연동하여, 홀·내경 타입을 meviy에 반영할 수 있습니다.

설정 방법

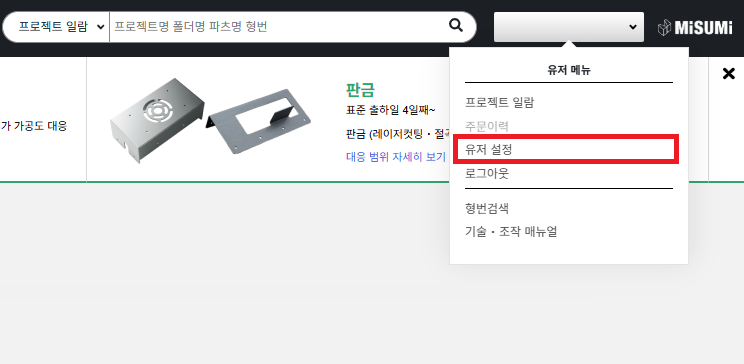

meviy유저 메뉴에서「유저 설정」을 클릭합니다.

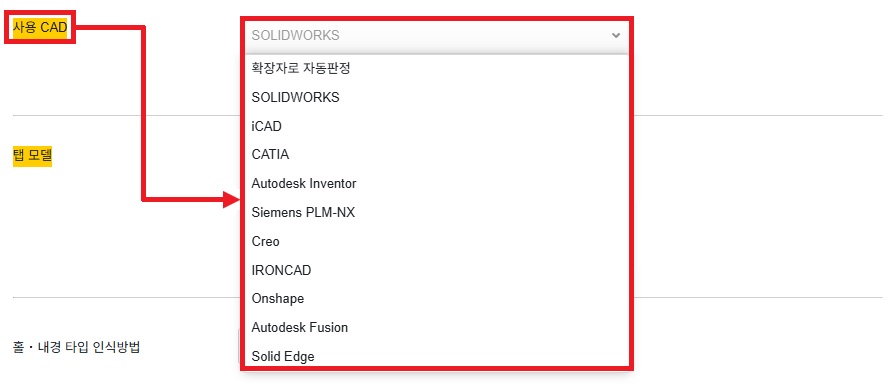

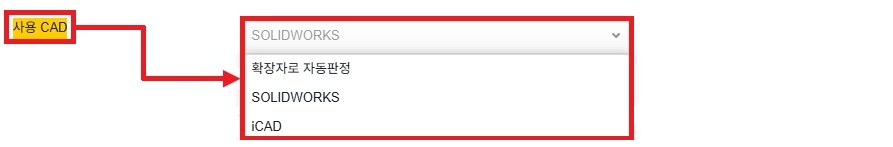

드롭다운 메뉴에서 사용할 CAD를 선택합니다.

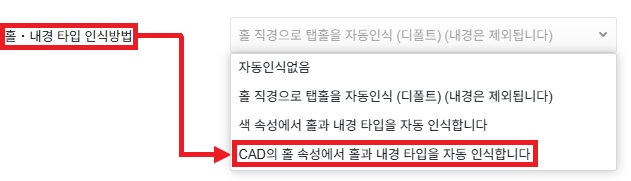

홀·내경 타입 인식 방법 드롭다운 메뉴에서 「CAD의 홀 속성에서 홀·내경 타입을 자동 인식」을 선택합니다.

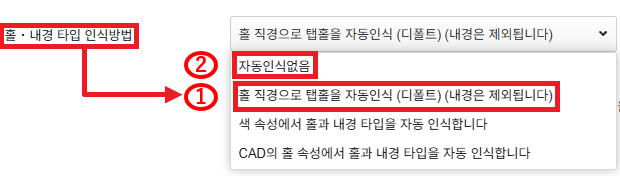

홀 속성이 맞지 않을 때 홀 타입 인식 설정을 할 수 있습니다. 드롭다운에서 아래 항목을 선택해 주세요

① 홀 직경으로 탭 홀을 자동 인식
홀 속성 연동이 되지 않을 경우, 홀 직경을 기반으로 탭 홀을 자동으로 인식합니다.

② 자동 인식 없음
홀 속성 연계가 되지 않을 경우, 관통홀이나 타공으로 됩니다.

페이지 하단에 있는 「설정 저장」을 눌러 주세요.

포인트

・CAD별 홀 명령어 대응표에 대해서는 아래 상세 내용을 확인해 주세요.
→ 3DCAD 설정 주의사항 >「SOLIDWORKS」
→ 3DCAD 설정 주의사항 > 「iCAD」

・홀 속성을 연동할 수 있는 CAD 데이터에는 제한이 있습니다.
아래 표「홀 속성을 연동할 수 있는 3D CAD 포맷」을 참고해 주세요.

① 3D 뷰어의 [표시 전환]에 커서를 올립니다.
②[홀 자동 인식 결과・홀 속성 표시]를 클릭합니다.
③ 상세뷰의 홀 리스트에 연동된 홀 속성 정보가 표시됩니다.

주의

홀 속성에서 연동 가능한 ·내경 타입에는 제한이 있습니다.
아래 주의사항을 참고하시고, 필요에 따라 meviy에서 설정해 주세요.

・각 홀의 유효 깊이는 연동되지 않으며, 사용자 설정 정보가 반영됩니다.
아래 유저 설정에서 각 항목의 유효 깊이를 설정해 주세요.

・절삭 견적 설정 탭 홀
・선반 견적 설정 탭 홀
・절삭 견적 설정 정밀 홀
・선반 견적 설정 정밀 홀

・이 기능은 가공 방향이 연동되지 않습니다.
밑 홀이 관통된 경우에는 가공 방향을 반드시 확인해 주세요

메모

・자세한 내용은 아래를 참고해 주세요.
→[절삭] > 「각종 홀 인식 조건」
→[선반] > 「수나사·암나사/키 홈/홀/포켓 규격」
→[판금] > 「탭 홀 인식 및 선택 가능한 크기」

・홀 속성을 연동할 수 있는 3D CAD 포맷
