홀 직경으로 탭 홀을 자동 인식

각 CAD 소프트웨어에 따라 모델의 홀 형상과「홀 직경」을 검출하여 탭 홀을 자동으로 인식하고 meviy에 반영할 수 있습니다.

설정 방법

meviy유저 메뉴에서「유저 설정」을 클릭합니다.

드롭다운 메뉴에서 사용할 CAD를 선택합니다.

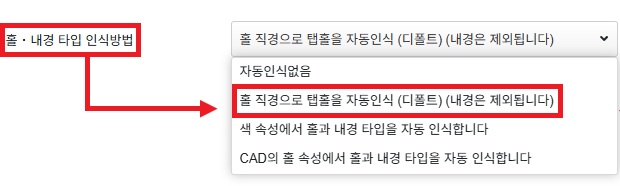

홀·내경 타입 인식 방법 드롭다운 메뉴에서「홀 직경으로 탭 홀을 자동 인식(내경 제외)」을 선택합니다.

페이지 하단에 있는 「설정 저장」을 눌러 주세요.

아래의 부분에 연동된 탭 홀이 표시됩니다.
① 상세 뷰의 홀 리스트
② 3D 뷰어 상

주의

・본 기능을 이용하실 때는 홀 자동 인식 결과를
meviy에서 반드시 확인해 주십시오.

・커스터마이즈된 밑 홀 직경은 자동 인식되지 않습니다.
・3D CAD에서 부여된 오리지널 홀 속성 정보는 승계되지 않습니다.

・각 탭의 유효 깊이는 연동되지 않으며 유저 설정 정보가 반영됩니다.
아래 사용자 설정에서 각 항목의 유효 깊이를 설정하십시오.

・절삭 견적 설정 탭 홀
・선반 견적 설정 탭 홀
・절삭 견적 설정 정밀 홀
・선반 견적 설정 정밀 홀

・본 기능에서는 가공 방향이 연동되지 않습니다.
밑 홀이 관통된 경우 가공 방향을 반드시 확인해 주십시오.

메모

・자세한 내용은 아래를 참고해 주세요.
→[절삭] > 「각종 홀 인식 조건」
→[선반] > 「수나사·암나사/키 홈/홀/포켓 규격」
→[판금] > 「탭 홀 인식 및 선택 가능한 크기」

권장: 탭 식별 방법 설정「3D CAD명」(「각종 홀 인식 조건」참조)
