견적 절차

용접 가공은 담당자 견적으로 진행 하고 있습니다.

용접 가공은 도면 형상을 감안하여 최적의 방법으로 임의 가공합니다.

※임의 가공을 원하지 않는 경우에는 2D도면에 기재하여 meviy-kor@misumi.co.kr로 송부 해주세요.

용접 담당자 견적 신청 방법

STEP1　도면 업로드 하기

3D도면 파일을 meviy에 업로드 합니다.

①「판금 부품」을 클릭 합니다.

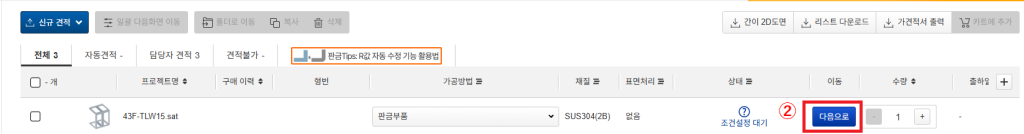

STEP2　상세 화면으로 이동하기

②「다음으로」를 클릭 합니다.

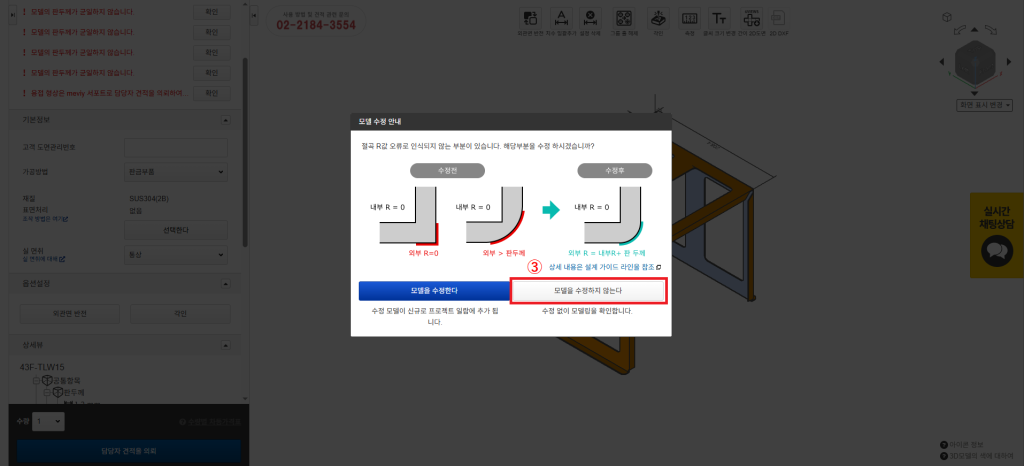

STEP3　모델 수정하지 않고 진행하기

상세 화면으로 이동하면 「모델 수정 안내」알림창이 표시됩니다.

③「모델을 수정하지 않는다」 를 클릭 합니다.

※「모델 수정 안내」가 나오지 않은 경우, 바로 STEP4로 진행 해주세요.

STEP4　재질・표면처리 설정하기

좌측 기본 정보 설정창에서 재질 및 표면처리 설정까지 내려옵니다.

④「선택한다」를 클릭 합니다.

⑤「1. 재질을 선택한다」에서 재질을 선택합니다.

⑥「2. 표면처리를 선택한다」에서 표면처리를 선택합니다.

⑦「재질・표면처리를 결정」을 클릭합니다.

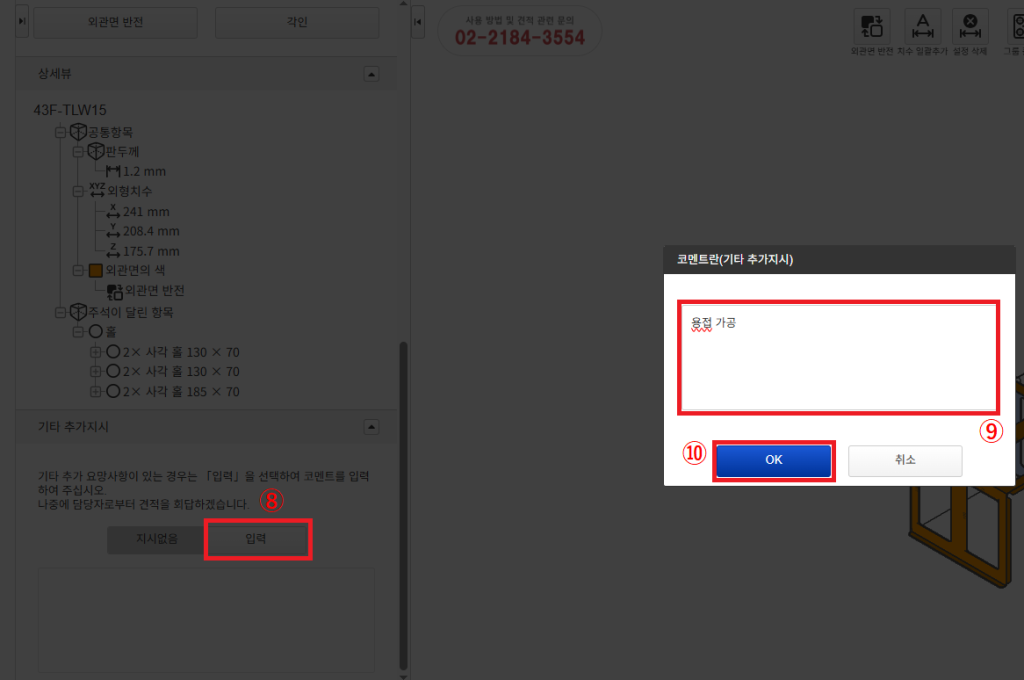

STEP5　용접 의뢰하기

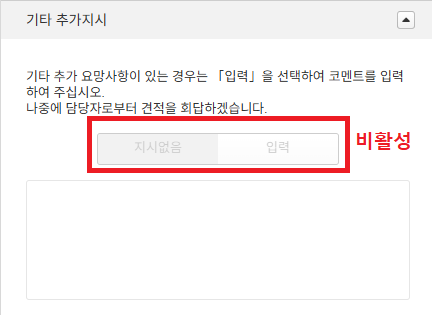

⑧「입력」을 클릭 합니다.

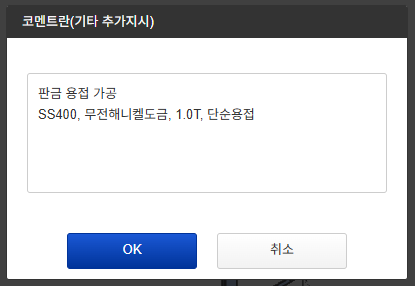

⑨「코멘트란(기차 추가지시)」에 「용접 가공」을 작성합니다.

⑩「OK」를 클릭 합니다.

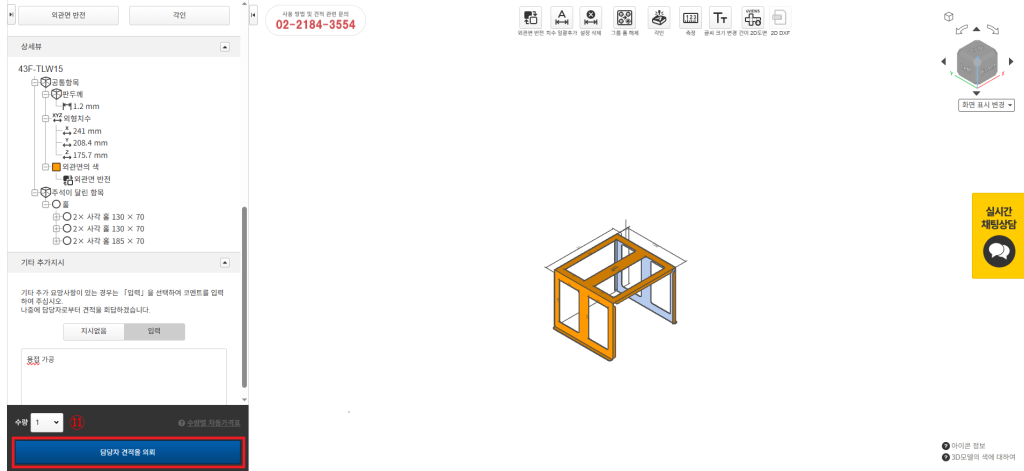

STEP6　의뢰하기

⑪「담당자 견적을 의뢰」를 클릭하여 의뢰합니다.

※담당자 견적은 기본 판금과 동일하게 1~2일안으로 메일로 답변이 옵니다.

용접 가능 형상

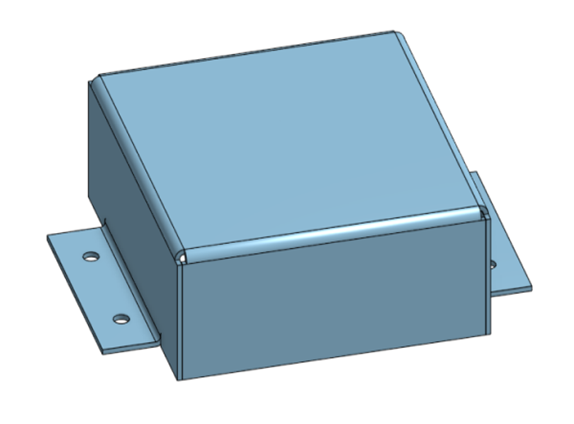

박스 형상

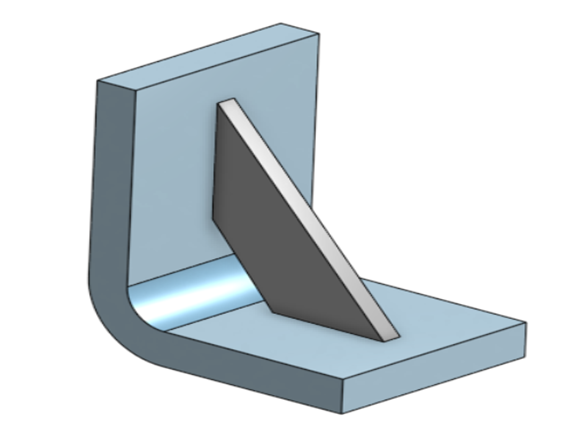

리브 형상

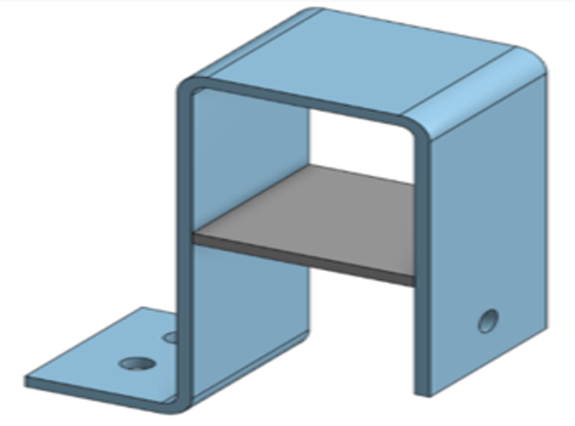

절곡 사이 판자 용접

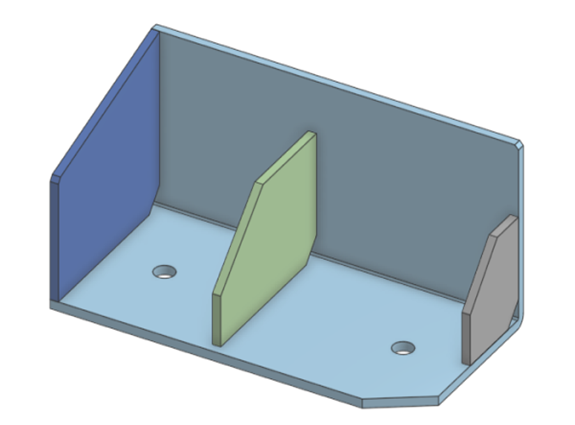

가운데 리브 용접

견적 범위

재질 : SUS 계열	표면 처리	두께
SUS304 No.1	없음	3.0 4.0 5.0 6.0 8.0 9.0 10.0
SUS304 2B	없음	0.2 0.3 0.4 0.5 0.8 1.0 1.2 1.5 2.0 2.5 3.0
	전해연마	0.2 0.3 0.4 0.5 0.8 1.0 1.2 1.5 2.0 2.5 3.0
SUS304 단면 헤어라인	없음	0.8 1.0 1.2 1.5 2.0 2.5 3.0
SUS304 단면 폴리싱	없음	0.5 0.8 1.0 1.2 1.5 2.0 2.5 3.0
SUS304 양면 폴리싱	없음	0.5 0.8 1.0 1.2 1.5 2.0 2.5 3.0
	전해연마

재질 : 스틸 계열	표면 처리	두께
SPCC	분체 도장	0.5 0.8 1.0 1.2 1.6 2.0 2.3 2.6 3.0 3.2 4.0 4.5 5.0 6.0
	없음
	전기 아연도금
	무전해 니켈도금
SPHC	분체 도장	2.3 2.6 3.0 3.2 4.0 4.5 5.0 6.0
	없음
	전기 아연도금
	무전해 니켈도금
SS400	분체 도장	0.8 1.0 1.2 1.6 2.0 2.3 2.6 3.0 3.2 4.0 4.5 5.0 6.0
	없음
	전기 아연도금
	무전해 니켈도금
SECC	없음	0.8 1.0 1.2 1.6 2.0

재질 : 알루미늄 계열	표면처리	두께
AL5052	없음	0.5 0.8 1.0 1.2 1.5 2.0 2.5 3.0 4.0 5.0 6.0 8.0 10.0
	백색 아노다이징(반광)
	흑색 아노다이징 (반광/무광)
	경질 아노다이징(국방)
	분체 도장

출하일
1개~9개	10개~49개	50개~99개	100개~
※약6일째	※약9일째	※약11일째	※약18일째

※평균적인 출하일이며, 형상에 따라서 단축될 수도 늘어날 수도 있습니다 .
