절삭 플레이트의 견적 에러 사례집

meviy에 모델을 업로드할 때, 「견적 에러」가 발생할 수 있습니다.
아래에서 에러 개요와 해결 방법에 대해 몇 가지 사례를 소개해드리겠습니다.

견적 에러란

meviy에 모델을 업로드할 때, 자동 견적이 되지 않는 에러가 발생할 수 있습니다.

프로젝트 일람에서의 에러 여부 확인 방법

meviy에 모델을 업로드 후 자동 견적이 되지 않는 경우는 X, 혹은 !의 마크가 표시됩니다.
이 경우에는 3D 뷰어로 전환하여 주의사항란에서 에러 내용을 확인해 주십시오.

3D 뷰어에서 에러 메시지 확인 방법

3D 뷰어로 전환하셔서 주의사항란을 확인해 주십시오.
「확인」버튼에 마우스 커서를 대면 에러 메시지를 확인하실 수 있습니다.

메모

  • 주의사항란에는 붉은 글씨 외에 주황색 메시지로 품질 동의 사항이 표시될 수 있습니다.
    품질 동의 사항에 대한 자세한 내용은 아래 내용을 참고해 주십시오.
    → 견적 조건 설정> [FA 절삭] 견적 설정 > 동의 사항을 확인하기

에러 원인의 특정 방법

3D 뷰어로 전환하셔서 주의사항란을 확인해 주십시오.
「확인」버튼에 마우스 커서를 대면 에러 메시지를 확인하실 수 있습니다. 이쪽이 해결되면 자동 견적이 가능합니다.

사례 1: 업로드 파일 가져오기 실패

이 에러는 모델을 업로드했을 때 생기는 에러입니다.
meviy에서 지원되지 않는 3D CAD 포맷이나 확장자를 이용한 경우 발생합니다.
해결 방법으로는 meviy에서 대응 가능한 포맷을 확인하시고 수정해 주십시오.

메모

사례 2: 대상외 형상

이 에러는 meviy 절삭 플레이트에서 자동 견적 대상이 아닌 형상을 업로드함으로써 발생합니다.
해결 방법으로는 견적 가능 형상을 확인하시고 설계 변경이 필요합니다.

포인트

  • 아래 메시지가 3D 뷰어에 표시되어 있는 경우는 이 에러에 해당합니다.
    「대상외 형상_대응」

메모

  • 절삭 플레이트의 견적 가능 형상은 아래에서 확인해 주십시오.
    → [FA 메카니컬 부품] 절삭 플레이트 > 대상 부품 / 재료 > 견적 가능 형상
  •
  • 절삭 플레이트의 서비스 대상외 형상은 아래에서 확인해 주십시오.
    → [FA 메카니컬 부품] 절삭 플레이트 > 대상 부품 / 재료 > 서비스 대상외 형상

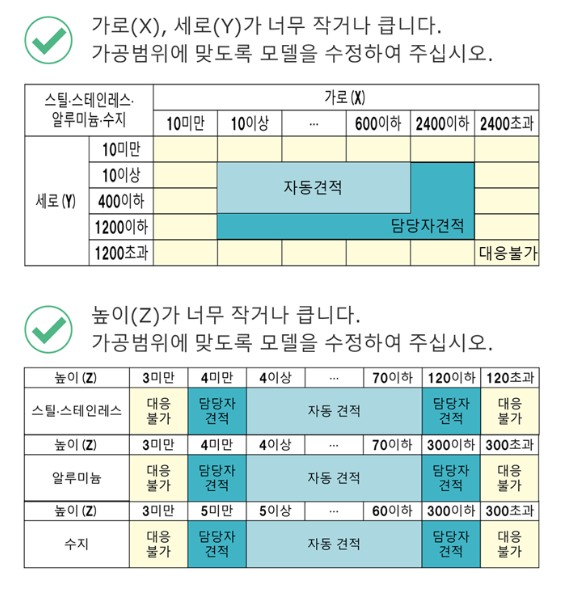

사례 3: 외형 사이즈 범위 외

이 에러는 meviy의 자동 견적 가능한 사이즈에 포함되지 않았기 때문에 발생합니다.
해결 방법으로는 외형 사이즈를 meviy에서 견적 가능한 사이즈로 수정하는 것입니다.

포인트

  • 아래 메시지가 3D 뷰어에 표시되어 있는 경우는 이 에러에 해당합니다.
    「블랭크_길이」
  • 「블랭크_폭」
  • 「블랭크_두께」

메모

  • meviy에서 견적 가능한 사이즈는 아래를 참고해 주십시오.
  • → [FA 메카니컬 부품] 절삭 플레이트 > 대상 부품 / 재료 > 견적 가능 사이즈
  •
  • 도움이 필요하시면 담당자 견적을 이용해 주십시오. 담당자 견적에 대해서는 아래를 참조 부탁 드립니다.
    → 견적 조건의 설정 > [FA 절삭] 견적 설정 > 담당자 견적 안내

사례 4: 대상외 홀

이 에러는 인식 대상외의 홀 형상이 존재하는 경우 발생합니다.
해결 방법으로는 홀을 대상 형상으로 변경하신 후 재업로드를 해 주십시오.

포인트

  • 아래 메시지가 3D 뷰어에 표시되어 있는 경우는 이 오류에 해당합니다.
    「대상외 홀_대응」

메모

  • 각종 홀의 인식 조건에 대해서는 아래에서 확인해 주십시오.
    → [FA 메카니컬 부품] 절삭 플레이트 > 설계 가이드라인 > 각종 홀의 인식 조건
  •
  • 도움이 필요하시면 담당자 견적을 이용해 주십시오. 담당자 견적에 대해서는 아래를 참조 부탁 드립니다.
    → 견적 조건의 설정 > [FA 절삭] 견적 설정 > 담당자 견적 안내

주의

경사 홀, 홀 입구 R, 언더컷은 담당자 견적의 대상에서 제외됩니다.

사례 5: 포켓 깊이 오버

이 에러는 포켓 내부에 존재하는 모서리 R의 설정이 meviy의 규격에 들어맞지 않은 경우에 발생합니다.
해결 방법으로는 모서리 부분의 R을 크게 하고 공구 직경을 굵게 하거나, 모서리 부분의 R을 제거하고 가공 방향을 변경해 주십시오.

포인트

  • meviy는 포켓 모서리의 R로 가공 방향과 공구 직경을 인식합니다.
    모서리 부분의 R은 그대로 공구 지름으로 인식되며 공구는 굵을수록 깊은 가공이 가능합니다.
  •
  • 아래 메시지가 3D 뷰어에 표시되어 있는 경우는 이 오류에 해당합니다.
    「포켓_깊이 최대치_최소 R 제약 있음」
  • 「포켓_깊이 최대치_최소 폭 제약 있음」
  • 「포켓_깊이 최대치_최소 R·최소 폭 제약 없음」

메모

  • 포켓의 규격에 대해서는 아래를 확인해 주십시오.
    → [FA 메카니컬 부품] 절삭 플레이트 > 정밀도와 가공 조건 > 각종 홀과 포켓의 규격

사례 6: 포켓 폭 사이즈 부족

이 에러는 포켓 폭에 대해 지정된 가공 깊이가 너무 깊은 경우에 발생합니다.
공구 직경은 포켓 폭의 최소값에 의해 결정됩니다. 포켓 폭이 좁으면 공구가 가늘어지므로 깊은 가공을 할 수 없게 됩니다.
해결 방법으로는 ①포켓 폭을 크게 하거나 ②가공 깊이를 얕게 해 주세요.

포인트

  • 아래 메시지가 3D 뷰어에 표시되어 있는 경우는 이 오류에 해당합니다.
    「포켓_폭_최소치」

메모

  • 견적 가능 형상은 아래에서 확인해 주십시오.
    → [FA 메카니컬 부품] 절삭 플레이트 > 대상 부품 / 재료 > 견적 가능 형상
  •
  • 공구 직경과 가공 깊이는 아래에서 확인해 주십시오.
    → [FA 메카니컬 부품] 절삭 플레이트 > 정밀도와 가공 조건 > 각종 홀과 포켓의 규격

사례 7: 스트레이트 홀 깊이 오버

이 에러는 깊이가 부족해서 발생합니다.
해결 방법으로는 홀 깊이 혹은 홀 직경을 조정하여 홀더와 부품이 간섭하지 않도록 변경해 주십시오.

포인트

  • meviy는 포켓 모서리의 R로 가공 방향과 공구 직경을 인식합니다.
    모서리 부분의 R은 그대로 공구 지름으로 인식되며 공구는 굵을수록 깊은 가공이 가능합니다.
  •
  • 아래 메시지가 3D 뷰어에 표시되어 있는 경우는 이 오류에 해당합니다.
    「포켓_깊이 최대치_최소 R 제약 있음」
  • 「포켓_깊이 최대치_최소 폭 제약 있음」
  • 「포켓_깊이 최대치_최소 R·최소 폭 제약 없음」

메모

  • 공구 직경과 가공 깊이는 아래에서 확인해 주십시오.
    → [FA 메카니컬 부품] 절삭 플레이트 > 정밀도와 가공 조건 > 각종 홀과 포켓의 규격

사례 8: 포켓 가공불가 핀 각

이 에러는 모서리에 핀 각이 남아 있을 경우 발생합니다.
해결 방법으로는 R 제안 기능의 이용 혹은 설계 변경이 필요합니다.

포인트

  • 견적 가능 형상은 아래에서 확인해 주십시오.
    → [FA 메카니컬 부품] 절삭 플레이트 > 대상 부품 / 재료 > 견적 가능 형상

주의

모서리부 핀 각의 정의는 가공 방향에 대해 필요한 모서리 R이 없어서  핀 각이 됩니다.
형상 패턴으로는 왼쪽 그림 외에 둔각의 모서리도 포함됩니다.
