[FA메카니컬 부품]판금 부품
정밀도와 가공조건
도장품에 대하여
도장품에 대하여

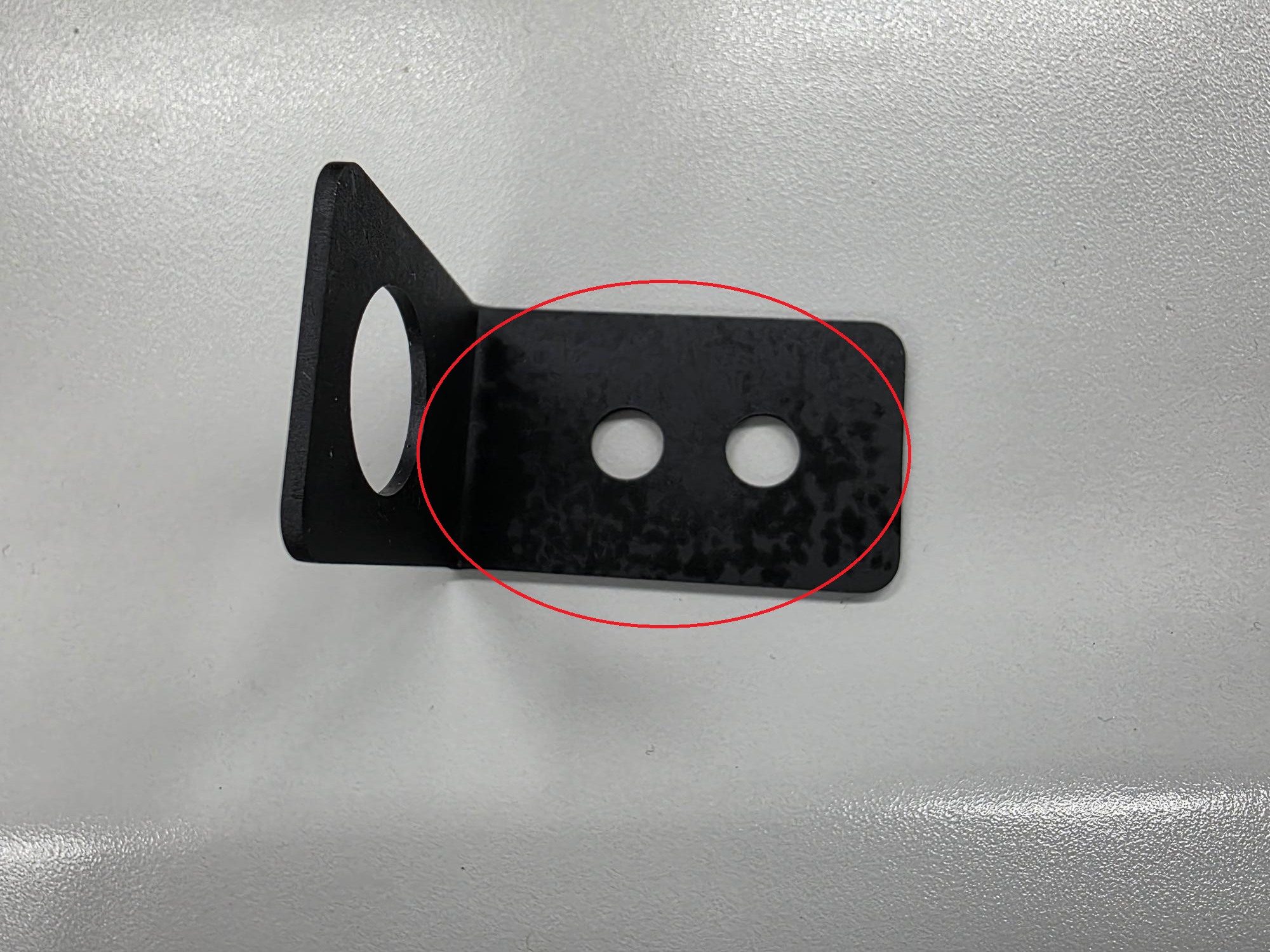

도장 시에 리프팅 지그 자국이 남아 있는 경우가 있습니다(오른쪽 그림 참조).
바탕 처리는 산처리이며, 막 두께 80μ±30(판 두께 공차는 제외)를 기준으로 도장합니다. 단, 형상에 따라 막 두께가 달라질 우려가 있으므로 보증값이 아닙니다.
막 두께 계측기를 이용한 확인, 테이프를 이용한 박리나 샘플을 이용한 크로스 컷 시험을 실시합니다. 또한 『불순물 측정도표』를 참조하여 색감, 먼지·돌기,까짐 등 육안으로 외관을 확인합니다.
손질이 필요할 경우 부드러운 천이나 스펀지 등을 이용하여 물로 가볍게 닦거나 중성세제를 희석한 것으로 닦아낸 뒤 물로 한 번 더 닦아주세요. 그 후 마른 천으로 닦아 내고 잘 건조 시켜 주십시오. 시너, 벤젠 등 석유계 용제나 알콜을 사용하지 마세요.
↑
