iCAD

홀 속성 연동 / CAD의 홀 속성으로부터 홀·내경 타입을 자동 인식

iCAD에서 홀 속성 연동, 색상 속성 연동, 홀 직경으로 탭 구멍을 자동 인식하는 경우, 아래 항목을 참고하십시오.

①홀 속성으로부터 홀·내경 타입을 자동 인식하기 위해 사용자 설정을 합니다.
・설정 방법은 여기

② 아래 조건과 명령을 사용해 meviy에 업로드해 주세요.
조건: iCAD 네이티브 파일

지원 크기·버전: 사용 가능한 설계 데이터 파일 형식

연동 대상의 홀 지시

홀 타입（meviy）	설명	주의점

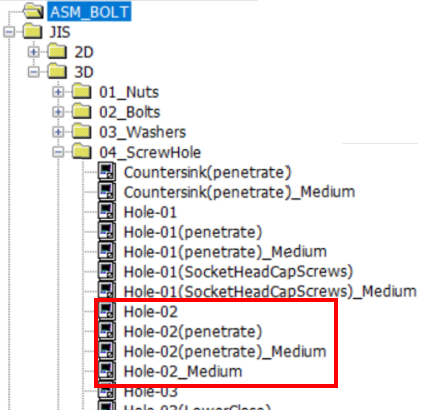

관통 홀	다음 중 하나를 선택 ・드릴 홀 ・드릴 홀(관통형상) ・드릴 홀(관통형상)_2급 ・드릴 홀_2급

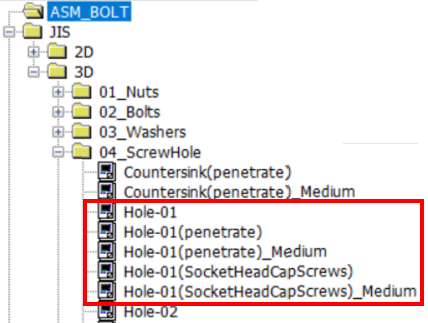

관통 홀 (카운터 보어) ※절삭만 대응	다음 중 하나를 선택 · 카운터 보어 ·카운터 보어(관통 형상) ·카운터 보어(관통형상)_2급 ·카운터 보어 (육각 홀 포함 볼트) ·카운터 보어(육각 홀 포함 볼트)_2급	카운터 보어는 단붙이 관통 홀로 인식합니다. 카운터 보어의 바닥면 형상은 평면이 아닌 원뿔 형상이 될 수 있습니다. 3D모델과 마감에 차이가 있는 형상 규칙은 여기를 클릭하세요
정밀도 홀 ※절삭만 대응	유저 정의에서 작성한 홀을 선택	사용자 정의 홀 생성 방법은 지원팀에 문의해 주세요.

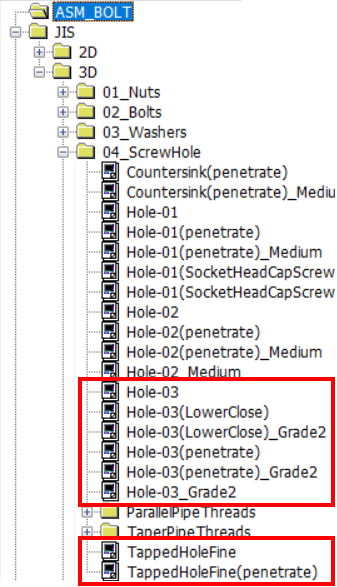

탭 홀 ・버링탭	다음 중 하나를 선택 ·탭 홀 ·탭 홀(예비 홀 연동) ·탭 홀(예비 홀 연동)_2급 ·탭 홀(관통형상) ·탭 홀(관통형상)_2급 ·탭 홀_2급 ·탭 홀 가는 나사 ·탭 홀 가는 나사_2급	・피치 사이즈를 취득할 수 없는 경우는 일반 나사로 인식합니다. ・유효 깊이는 유저 설정의 대화상자 설정 정보가 적용됩니다. ・형태 및 사이즈는 meviy의 버링탭 규칙에 준합니다. 판금 부품의 버링탭 규칙은 여기를 클릭하세요

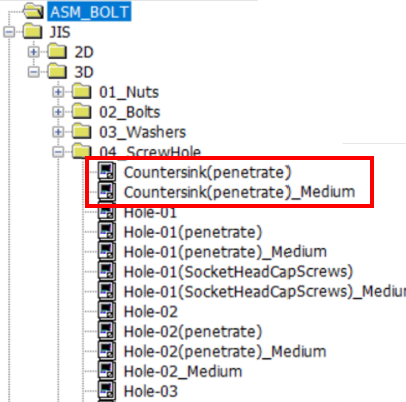

접시 홀	다음 중 하나를 선택 · 접시 홀(관통 형상) · 접시 홀(관통 형상)_2급	형태 및 사이즈는 meviy의 접시 홀 규칙에 준합니다. 절삭 플레이트의 접시 홀 규칙은 여기를 클릭하세요 판금부품의 접시 홀 규칙은 여기를 클릭하세요

비연동 대상의 홀 지시

홀 타입（meviy）	홀 가공 마법사 설정 조건	설명	주의점

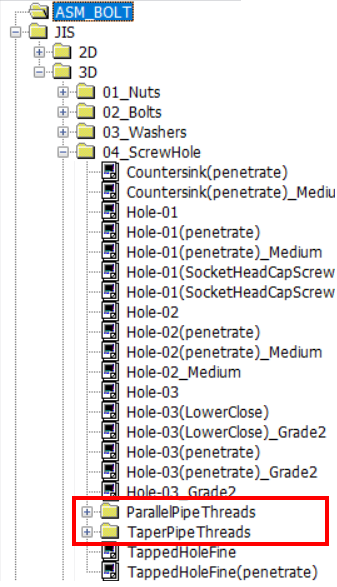

연계대상 외①		이하의 홀은 연계대상 외입니다. 관용 테이퍼 나사 관용 평행 나사
연계대상 외②		이하의 홀은 연계대상 외입니다. ①깎음 ②깎음(깎은 요소를 남김) 기타 기계 부품을 선택하여 배치하는 것 이외를 사용한 홀은 연계 대상에서 제외됩니다.	①과②의 홀로 만들어진 경우는「홀 가공 마법사 미사용」으로 표시됩니다.

홀 타입（meviy）

홀 가공 마법사

설정 조건

설명

주의점

연계대상 외①

이하의 홀은 연계대상 외입니다.

관용 테이퍼 나사
관용 평행 나사

연계대상 외②

이하의 홀은 연계대상 외입니다.
①깎음
②깎음(깎은 요소를 남김)
기타 기계 부품을 선택하여 배치하는 것 이외를 사용한 홀은 연계 대상에서 제외됩니다.

①과②의 홀로 만들어진 경우는「홀 가공 마법사 미사용」으로 표시됩니다.

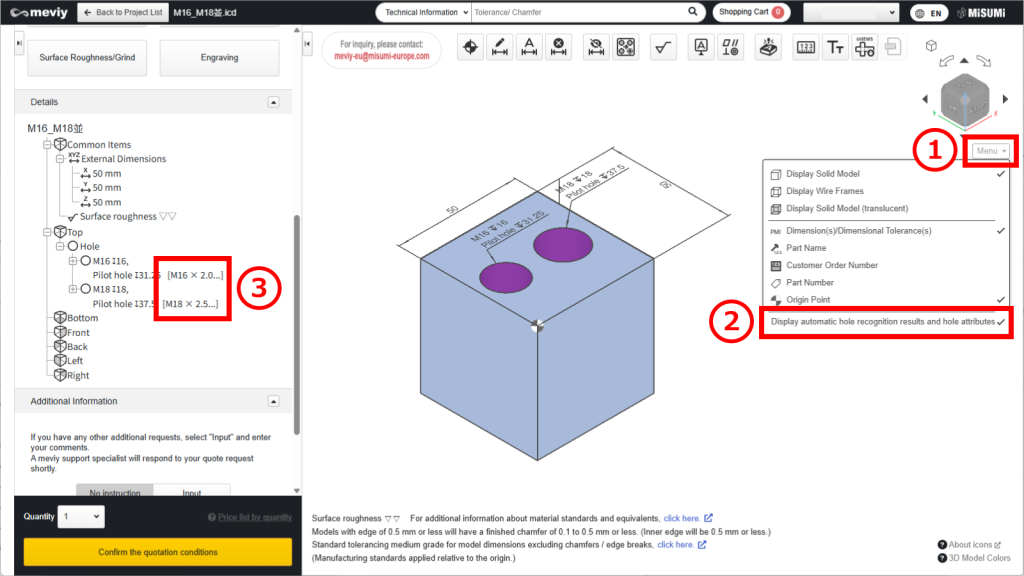

① 3D 뷰어의 [표시 전환]에 커서를 올립니다.

②[홀 자동 인식 결과・홀 속성 표시]를 클릭합니다.

③ 상세뷰의 홀 리스트에 연동된 홀 속성 정보가 표시됩니다.

주의

홀 속성에서 연동 가능한 ·내경 타입에는 제한이 있습니다.
아래 주의사항을 참고하시고, 필요에 따라 meviy에서 설정해 주세요.

・각 홀의 유효 깊이는 연동되지 않으며, 사용자 설정 정보가 반영됩니다.
아래 유저 설정에서 각 항목의 유효 깊이를 설정해 주세요.

・절삭 견적 설정 탭 홀
・선반 견적 설정 탭 홀
・절삭 견적 설정 정밀 홀
・선반 견적 설정 정밀 홀

・이 기능은 가공 방향이 연동되지 않습니다.
밑 홀이 관통된 경우에는 가공 방향을 반드시 확인해 주세요

메모

・자세한 내용은 아래를 참고해 주세요.
→[절삭] > 「각종 홀 인식 조건」
→[선반] > 「수나사·암나사/키 홈/홀/포켓 규격」
→[판금] > 「탭 홀 인식 및 선택 가능한 크기」

CAD 데이터의 색 속성을 사용하여 meviy에 홀 타입을 자동 인식시키는 「색 속성 등록」

① 색 속성으로부터 구멍·내경 타입을 자동 인식하기 위해 사용자 설정을 합니다.
・설정 방법은 여기로

② 모델 내부의 구멍 측면에 색을 입힙니다.

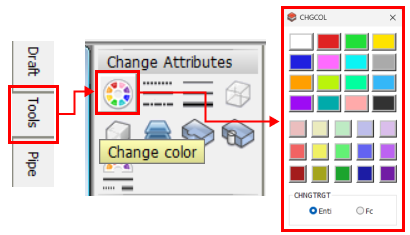

STEP1：

툴 탭에서, 속성 변경 → 「요소 색상 변경」 선택
「색상 변경」 표시

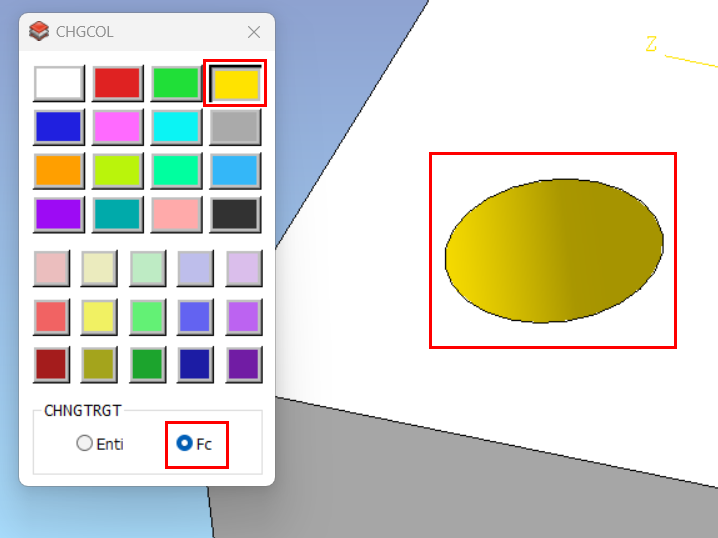

STEP2：

색상 변경 명령에서 변경 대상: 면 선택
팔레트에서 색상을 선택한 후, 모델의 홀 내부 측면을 선택
마우스 우클릭으로 확정

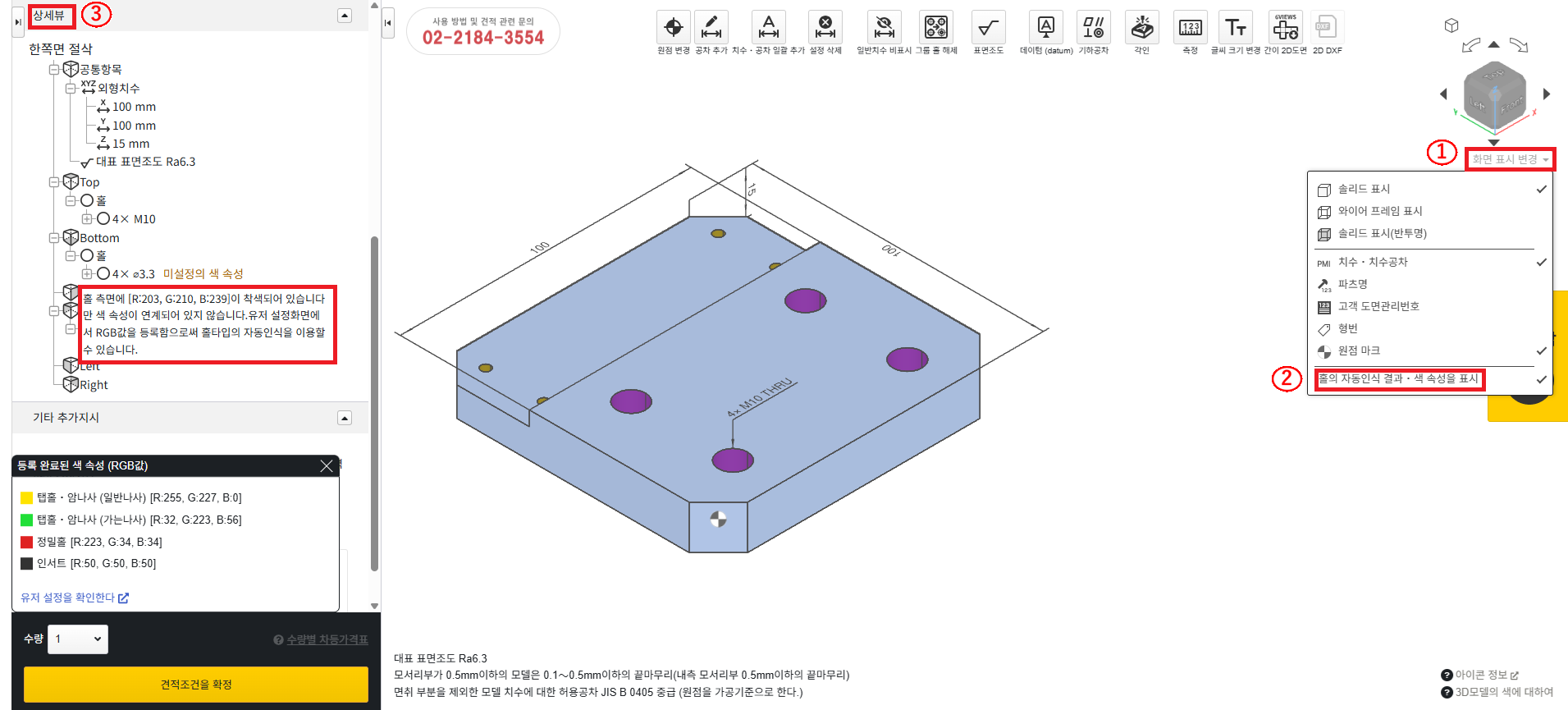

① 3D 뷰어의 [표시 전환]에 커서를 올립니다.
② [홀 자동 인식 결과・색상 속성 표시]를 클릭합니다.
③ 상세 뷰의 홀 리스트에 연동된 색상 속성 정보가 표시됩니다.

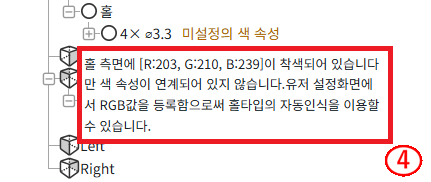

④ 모델에 적용된 RGB 값을 확인하는 방법

「미설정 색상 속성」이 상세로 표시됩니다. (연동 불가 시에만)
해당 항목에 마우스를 올리면 적용된 RGB 값을 확인할 수 있습니다.

홀 직경으로 탭 홀을 자동 인식

①홀 직경으로부터 탭 홀을 자동으로 인식하기 위해 유저 설정을 진행합니다
・설정 방법은 여기로

② 기본 설정 상태에서 홀 명령으로 탭을 모델링한 후, meviy에 업로드해 주세요.

탭 사이즈	iCAD SX
M2	2
M2.5	2.5
M3	3
M4	4
M5	5
M6	6
M8	8
M10	10
M12	12
M14	14
M16	16
M18	15.5
M20	17.5
M22	19.5
M24	21

주의

이 기능을 이용하실 때는, 홀의 자동 인식 결과를 meviy에서 반드시 확인해 주세요.

・각 탭의 유효 깊이는 연동되지 않으며, 유저 설정 정보가 반영됩니다.
아래 유저 설정에서 각 항목의 유효 깊이를 설정해 주세요.

・절삭 견적 설정 탭 홀
・선반 견적 설정 탭 홀
・절삭 견적 설정 정밀 홀
・선반 견적 설정 정밀 홀

・아래 부분이 관통이고, 유효 깊이가 있는 경우 탭 방향이 자동으로 인식됩니다.
업로드 후에는 meviy에서 탭 방향을 반드시 확인해 주세요.

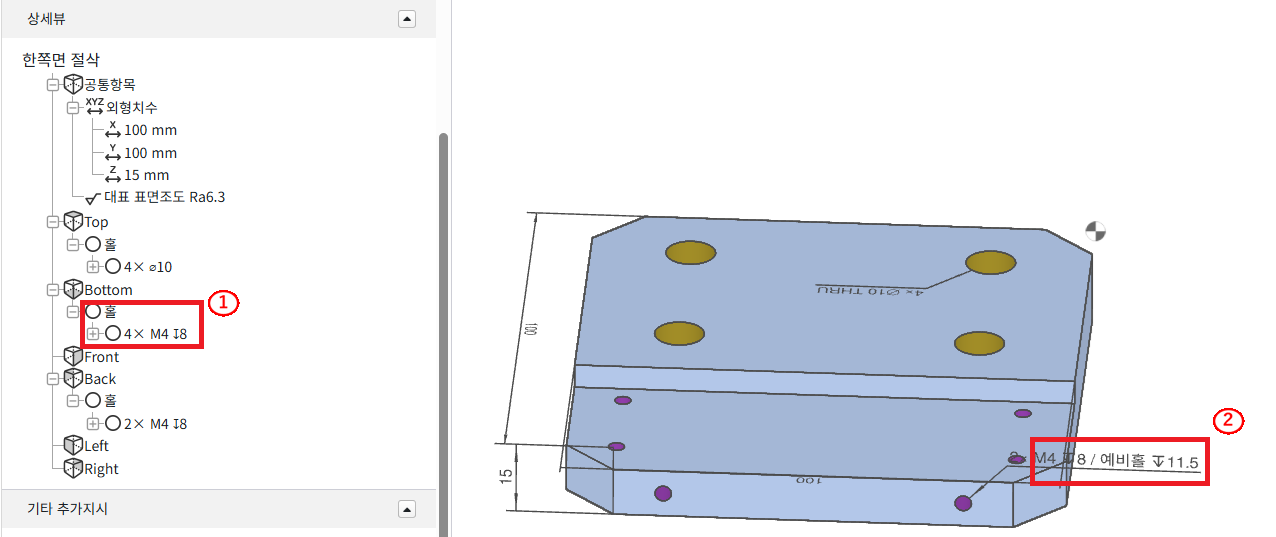

메모

데이터 업로드 후:
아래의 부분에 연동된 탭 홀이 표시됩니다.
① 상세 뷰의 홀 리스트
② 3D 뷰어 상
