SOLIDWORKS

홀 속성 연동 / CAD의 홀 속성으로부터 홀·내경 타입을 자동 인식

SOLIDWORKS에서 홀 속성 연동, 색 속성 연동, 홀 직경으로 탭 홀을 자동 인식할 때는 아래 항목을 참고하세요.

①홀 속성으로부터 홀·내경 타입을 자동 인식하기 위해 사용자 설정을 합니다.
·설정 방법은 여기

② 아래 조건과 명령을 사용해 meviy에 업로드해 주세요.
조건: SOLIDWORKS 네이티브 파일

지원 크기·버전: 사용 가능한 설계 데이터 파일 형식

연동 대상의 홀 지시

홀 타입（meviy）	설명	주의점
관통 홀	① 「홀」을 선택 ② 종류는 아래 중 하나 ・드릴 사이즈 ・나사틈 ・나사 여유값	종류: 다우얼 홀을 선택하면 「정밀도 홀」로 연계되므로 스트레이트 홀, 관통홀로 인식하고자 하는 경우에는 선택하지 마십시오.
관통 홀 (카운터 보어) ※절삭만 대응	「카운터 보어」를 선택	카운터 보어는 단붙이형 관통 홀로 인식합니다. 카운터 보어의 바닥면 형상은 평면이 아닌 원뿔 형상이 될 수 있습니다. 3D모델과 마감에 차이가 있는 형상 규칙은 여기를 클릭하세요
정밀도 홀 ※절삭만 대응	①「홀」을 선택 ②「다우얼 홀」을 선택 ③「맞춤 공차」를 선택 ④「공차역 클래스」를 지정	・유효 깊이는 유저 설정의 대화상자 설정 정보가 적용됩니다. ・홀 직경은 3D CAD 파일의 직경, 공차역 클래스는 구멍 가공 마법사 설정값을 참조합니다. 끼워맞춤 공차를 설정하지 않은 경우는 유저 설정이 상용하는 공차역 클래스를 참조합니다. ・양측 공차(예: ±0.02) 및 단측 공차(예: +0.02/0)는 연계할 수 없으므로 반드시 3D 뷰어에서 확인 및 설정을 해주십시오. 초기 표시는 유저 설정이 상용하는 공차역 클래스를 참조합니다.
탭 홀 ・버링탭	①「나사 홀 – 관통」를 선택 ②「나사 홀」을 선택 ③사이즈(M)를 선택	・피치 사이즈를 취득할 수 없는 경우는 일반 나사로 인식합니다. ・유효 깊이는 유저 설정의 대화상자 설정 정보가 적용됩니다. ・형태 및 사이즈는 meviy의 버링탭 규칙에 준합니다. 판금 부품의 버링탭 규칙은 여기를 클릭하세요
접시 홀	「접시 홀」을 선택	형태 및 사이즈는 meviy의 접시 홀 규칙에 준합니다. 절삭 플레이트의 접시 홀 규칙은 여기를 클릭하세요 판금부품의 접시 홀 규칙은 여기를 클릭하세요

연동 대상이 아닌 홀 지시

홀 타입（meviy）	홀 가공 마법사 설정 조건	설명	주의점
연계대상 외①		이하의 구멍 가공 마법사를 사용한 홀은 연계대상 외입니다. ①접시 홀 테이퍼 ②기존형의 홀 ③카운터 보어 슬롯 ④접시 홀 슬롯 ⑤슬롯
연계대상 외②		이하의 구멍 가공 마법사를 사용한 홀은 연계대상 외입니다. ⑥고급 구멍 ⑦나사산 ⑧스터드 마법사 압출 컷이나 회전 컷 등 구멍 가공 마법사 이외를 사용한 홀은 연계 대상에서 제외됩니다.	이러한 홀로 만들어진 경우는「구멍 가공 마법사 미사용」으로 표시됩니다.

① 3D 뷰어의 [표시 전환]에 커서를 올립니다.

②[홀 자동 인식 결과・홀 속성 표시]를 클릭합니다.

③ 상세뷰의 홀 리스트에 연동된 홀 속성 정보가 표시됩니다.

주의

홀 속성에서 연동 가능한 ·내경 타입에는 제한이 있습니다.
아래 주의사항을 참고하시고, 필요에 따라 meviy에서 설정해 주세요.

・각 홀의 유효 깊이는 연동되지 않으며, 사용자 설정 정보가 반영됩니다.
아래 유저 설정에서 각 항목의 유효 깊이를 설정해 주세요.

・절삭 견적 설정 탭 홀
・선반 견적 설정 탭 홀
・절삭 견적 설정 정밀 홀
・선반 견적 설정 정밀 홀

・이 기능은 가공 방향이 연동되지 않습니다.
밑 홀이 관통된 경우에는 가공 방향을 반드시 확인해 주세요

메모

・자세한 내용은 아래를 참고해 주세요. →[절삭] > 「각종 홀 인식 조건」 →[선반] > 「수나사·암나사/키 홈/홀/포켓 규격」 →[판금] > 「탭 홀 인식 및 선택 가능한 크기」

CAD 데이터의 색 속성을 사용하여 meviy에 홀 타입을 자동 인식시키는 「색 속성 등록」

① 색 속성으로부터 구멍·내경 타입을 자동 인식하기 위해 사용자 설정을 합니다. ・설정 방법은 여기로 ② 모델 내부의 구멍 측면에 색을 입힙니다.

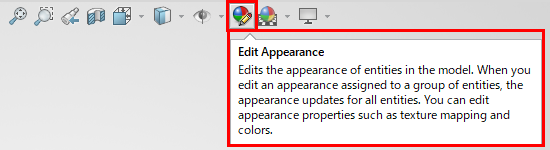

STEP1：

외관 편집 선택

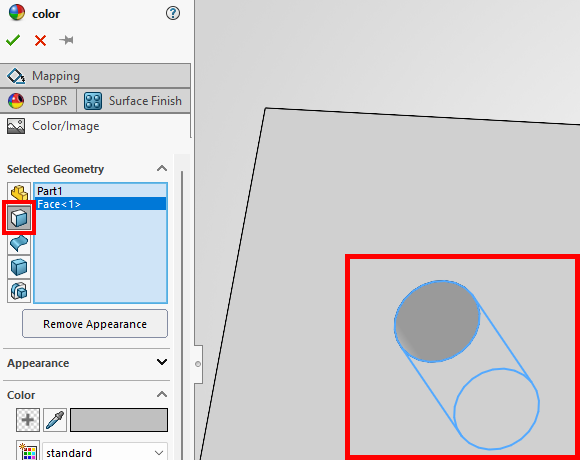

STEP2：

형상 선택 : 면 선택
모델의 홀 내부, 측면 선택

・meviy 유저 설정

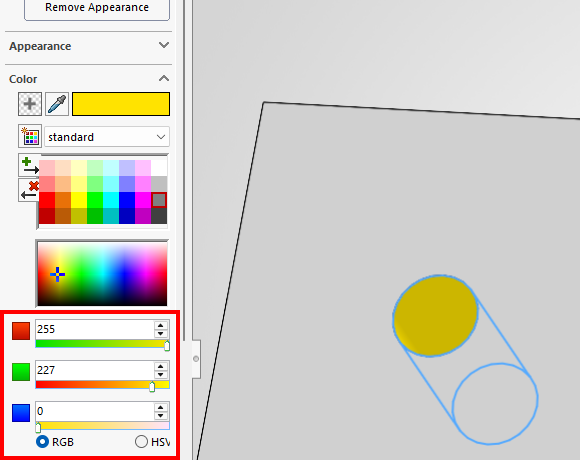

STEP3：

meviy 사용자 설정의 RGB값을 SOLIDWORKS의 RGB를 맞춰 설정하기

・SOLIDWORKS의 RGB설정 화면

좌측 설정을 마친 후, meviy에 업로드해 주세요.

① 3D 뷰어의 [표시 전환]에 커서를 올립니다.
② [홀 자동 인식 결과・색상 속성 표시]를 클릭합니다.
③ 상세 뷰의 홀 리스트에 연동된 색상 속성 정보가 표시됩니다.
④ 모델에 적용된 RGB 값을 확인하는 방법

「미설정 색상 속성」이 상세로 표시됩니다. (연동 불가 시에만)
해당 항목에 마우스를 올리면 적용된 RGB 값을 확인할 수 있습니다.

홀 직경으로 탭 홀을 자동 인식

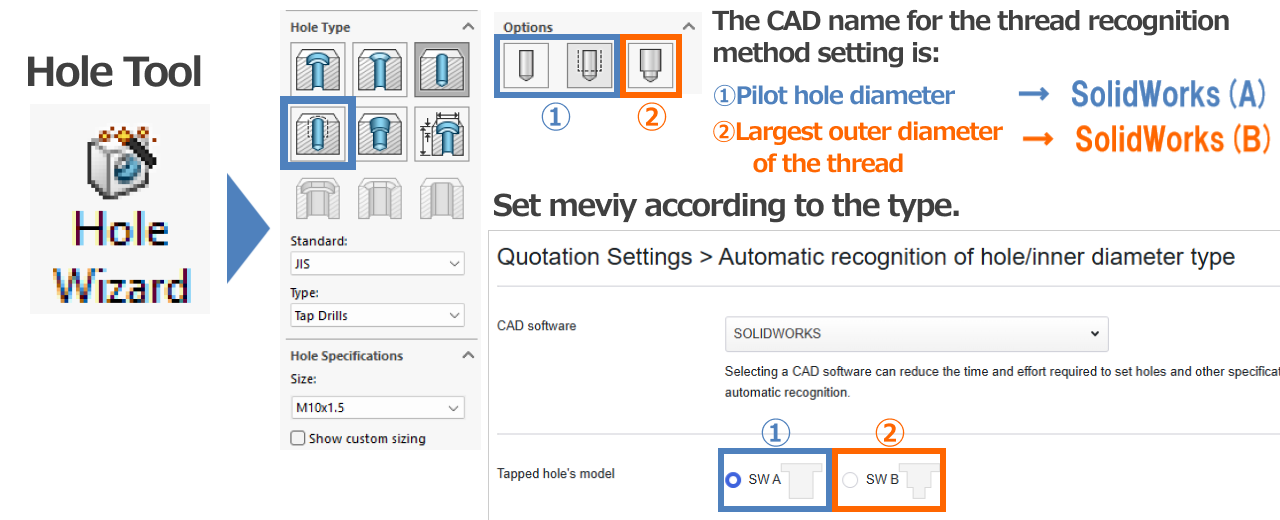

①홀 직경으로부터 탭 홀을 자동으로 인식하기 위해 유저 설정을 진행합니다 ・설정 방법은 여기로 ②유저 설정에서 SOLIDWORKS(A) 또는 SOLIDWORKS(B)를 선택해 주세요. SOLIDWORKS(A): 홀 직경으로 모델링 SOLIDWORKS(B): 탭 모델링

탭 사이즈	SOLIDWORKS（A）	SOLIDWORKS（B）
M2	1.6	2
M2.5	2.05	2.5
M3	2.5	3
M4	3.3	4
M5	4.2	5
M6	5	6
M8	6.8	8
M10	8.5	10
M12	10.2	12
M14	12	14
M16	14	16
M18	15.5	15.5
M20	17.5	17.5
M22	19.5	19.5
M24	21	21

주의

이 기능을 이용하실 때는, 홀의 자동 인식 결과를 meviy에서 반드시 확인해 주세요.

・각 탭의 유효 깊이는 연동되지 않으며, 유저 설정 정보가 반영됩니다.
아래 유저 설정에서 각 항목의 유효 깊이를 설정해 주세요.

・절삭 견적 설정 탭 홀
・선반 견적 설정 탭 홀
・절삭 견적 설정 정밀 홀
・선반 견적 설정 정밀 홀

・아래 부분이 관통이고, 유효 깊이가 있는 경우 탭 방향이 자동으로 인식됩니다.
업로드 후에는 meviy에서 탭 방향을 반드시 확인해 주세요.

메모

・자세한 내용은 아래를 참고해 주세요.
→[절삭] > 「각종 홀 인식 조건」
→[선반] > 「수나사·암나사/키 홈/홀/포켓 규격」
→[판금] > 「탭 홀 인식 및 선택 가능한 크기」

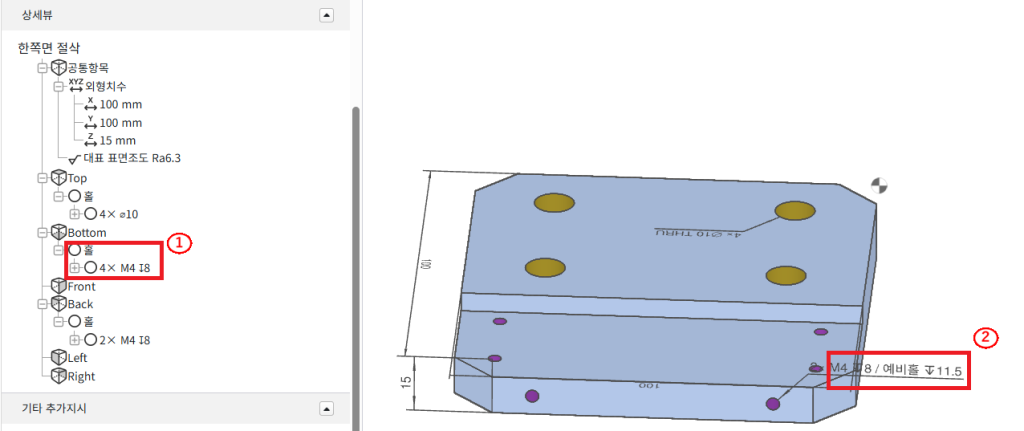

데이터 업로드 후:
아래의 부분에 연동된 탭 홀이 표시됩니다.
① 상세 뷰의 홀 리스트
② 3D 뷰어 상
