CATIA에서 홀 속성 연계, 색 속성 연계, 홀 직경으로 탭 홀을 자동 인식

CATIA에서 홀 속성 연계, 색 속성 연계, 홀 직경으로 탭 홀을 자동 인식할 때는 아래 항목을 참고해 주세요.

① 색상 속성에서 홀·내경 타입을 자동으로 인식하도록 사용자 설정을 합니다.

·설정 방법은 여기참조

② 모델 내부의 홀 측면에 색을 입힙니다.

STEP1

선택 구역: 면 선택

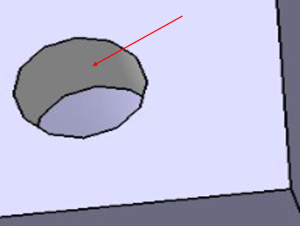

모델의 홀 내부, 측면을 선택

STEP2

변경하고 싶은 요소 위에서 마우스 오른쪽 클릭→ 표시된 메뉴에서 [속성] 선택

STEP3

　[그래픽] 탭

→[채우기] 항목

→ [색] 항목

→[기타 색상] 항목

→[커스텀 컬러 정의] 항목

→빨강·초록·파랑【RGB】 설정

STEP4

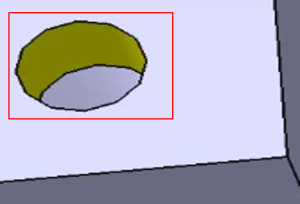

[OK] 버튼으로 속성 화면을 닫습니다.색이 표시됩니다.

③ 위 설정 후, meviy에 업로드해 주세요.

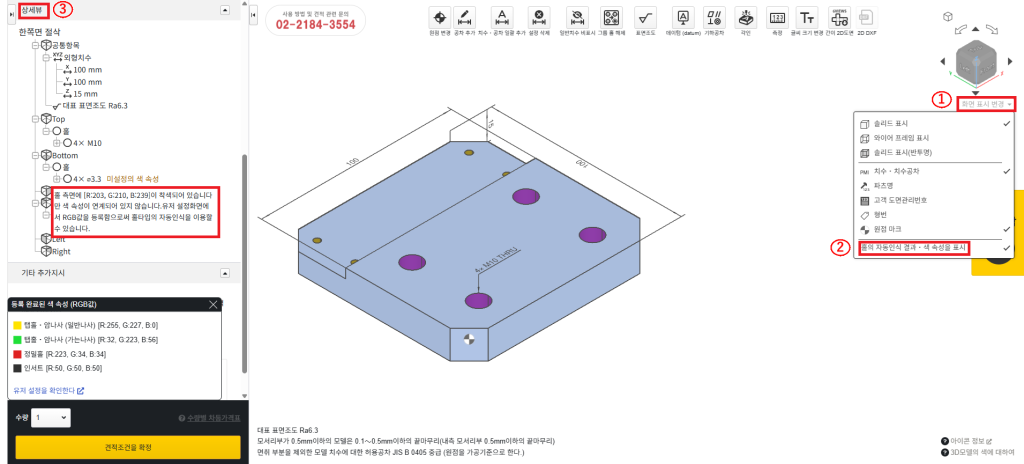

① 3D 뷰어의 [표시 전환]에 커서를 올립니다.
② [홀 자동 인식 결과・색상 속성 표시]를 클릭합니다.
③ 상세 뷰의 홀 리스트에 연동된 색상 속성 정보가 표시됩니다.

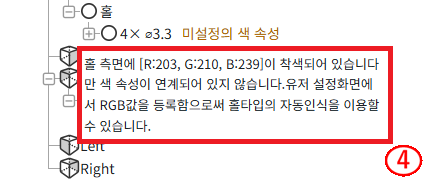

④ 모델에 적용된 RGB 값을 확인하는 방법

「미설정 색상 속성」이 상세로 표시됩니다. (연동 불가 시에만)
해당 항목에 마우스를 올리면 적용된 RGB 값을 확인할 수 있습니다.

홀 직경으로 탭 홀을 자동 인식

① 홀 직경으로 탭 홀을 자동 인식하기 위해 사용자 설정을 합니다.

·설정 방법은 여기 참조

② 기본 설정 시의 홀 커맨드로 탭을 모델링하여 meviy에 업로드해 주세요.

권장: 탭 식별 방법 설정「3D CAD명」(「각종 홀 인식 조건」참조)

탭 사이즈			탭 식별 방법 설정: 3D CAD명
M2			1.6
M2.5			2.01
M3			2.46
M4			3.24
M5			4.13
M6			4.92
M8			6.65
M10			8.38
M12			10.11
M14			11.84
M16			13.84
M18			15.29
M20			17.29
M22			19.29
M24			20.75

주의

・본 기능을 이용하실 때는 홀 자동 인식 결과를
meviy에서 반드시 확인해 주십시오.

・각 탭의 유효 깊이는 연동되지 않으며 유저 설정 정보가 반영됩니다.
아래 사용자 설정에서 각 항목의 유효 깊이를 설정하십시오.

・절삭 견적 설정 탭 홀
・절삭 견적 설정 정밀 홀

・본 기능에서는 가공 방향이 연동되지 않습니다.
밑 홀이 관통된 경우 가공 방향을 반드시 확인해 주십시오.

메모

・자세한 내용은 아래를 참고해 주세요.
→[절삭] > 「각종 홀 인식 조건」
→[선반] > 「수나사·암나사/키 홈/홀/포켓 규격」
→[판금] > 「탭 홀 인식 및 선택 가능한 크기」

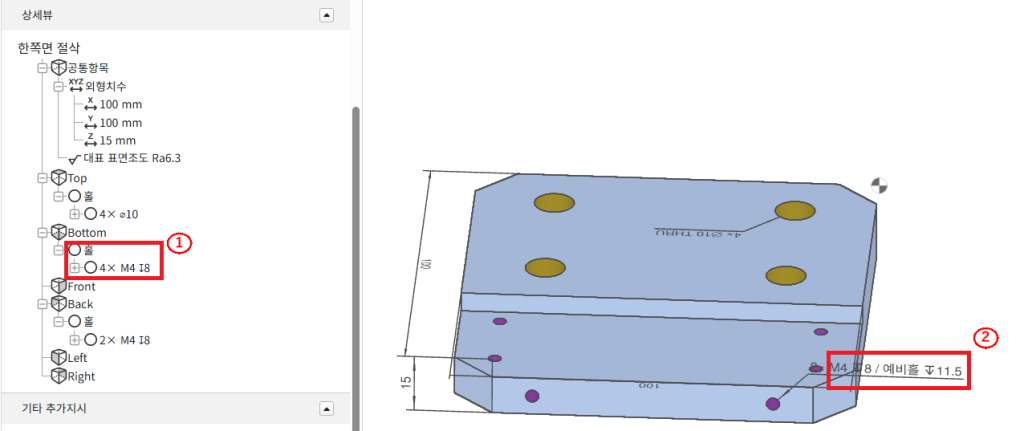

연동된 탭 홀이 표시됩니다.

① 트리 뷰의 홀 목록

② 3D 뷰어 화면

・색 속성을 연동할 수 있는 3D CAD 포맷

3D CAD	중간 포맷(Parasolid)
3D CAD	(.CATPart)	.x_t	.x_b	.xmt_txt
CATIA	◯	ー	ー	ー

주의

・대상 외 3D CAD로 생성된 모델 및 대상 외 3D CAD 포맷에 대해서는 색 속성에 의한 홀·내경 타입 자동 인식 동작 보증 대상에서 제외됩니다.
